Предохранители ниссан кашкай 2 (j11) и реле с расшифровкой схем блоков

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Где находится монтажный блок реле и предохранителей

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумуляторная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка маслоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

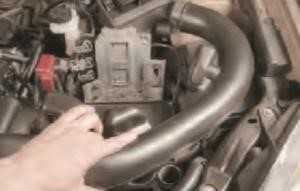

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Как заменить предохранитель?

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Захватите пинцетом предохранитель

Руками это сделать довольно трудно.

и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

Установите в контактный разъем предохранитель того же номинала, что и снятыйДля замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

Предохранители в переднем блоке

Отжать фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Фото точек подключения сигнализации Pandora DX-50 на Nissan Qashqai 2008 года, АКПП

На блоке электропакета за бардачком подключаемся к can и берём информацию о зажигании.

CAN-H – синий (22 pin)CAN-L – розовый (21 pin)Статус IGN – белый (2 pin)

Здесь же можно взять питание для автосигнализации.

+12В – жёлтыйМасса – черный

Подключаемся к поворотам также на блоке.

Повороты (+) — коричневый и серый

Подключить к сигнализации по схеме (потенциальное управление):

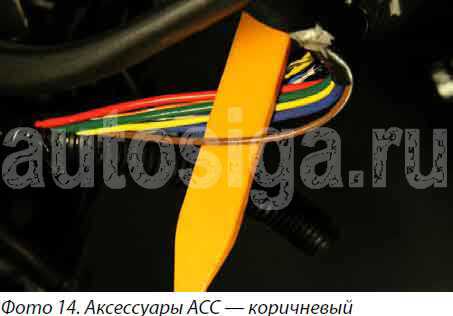

Подключение к замку зажигания:+12V — синийIGN1 — розовыйАСС – жёлтый

Около замка можно сделать НР блокировку стартера, реле R5 релейного модуля Пандора ДХ-50.

Стартер необходимо подключить напрямую на втягивающее в блоке предохранителей под капотом (чёрный/красный). Если на замок подать — стартер не срабатывает (это относится только с бесключевому обходу).

При запуске необходимо с канала включения обходчика иммо, с релейного модуля (реле R4), подать через диоды «плюс» на концевики «ключ в замке» и «замок нажат».

Сигнализация Pandora DX-50 позволяет обойти штатный иммо автомобиля Nissan Qashqai. Для этого в настройках AlarmStudio «Автозапуск — Обходчик штатного иммобилайзера» разрешите пункты «Обходчик штатного иммобилайзера по CAN» и «Работа обходчика на все время автозапуска».

Для программирования обхода иммобилайзера необходимо войти на 21 уровень программирования автосигнализации, завести машину, подождать 5 секунд, и нажать кнопку валет для подтверждения.

Обязательно пропишите обороты холостого хода в память Pandora, согласно инструкции.

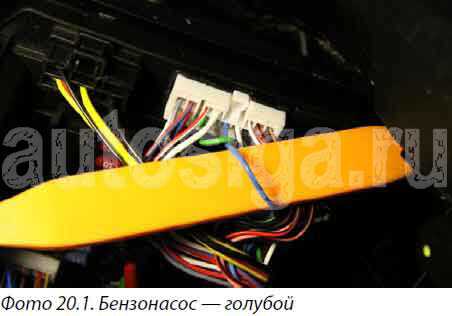

Дополнительная блокировка – бензонасос, синий провод. В блоке предохранителей под капотом.

Для пропуска проводов в блок предохранителей необходимо просверлить отверстие 5 мм на дне кожуха блока.

Блокировку НР можно сделать каналом открытия багажника CH5.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Внешность обновленного Кашкая J11

Новый кроссовер второго поколения был увеличен по длине (буквально на пару миллиметров), что не отразилось на вместительности салона и не затронуло объем багажного отделения. Автомобиль стал ниже на 5 мм, уже на 1 мм – невооруженным глазом такие изменения увидеть невозможно.

Обновленный Кашкай J11 сверху, дорест снизу

Внешность авто стала брутальней. Qashqai J11 2021 года выпуска за счет укороченной немного приспущенной к дороге морде выглядит агрессивнее своих предшественников. Характерные ребра на капоте, продолжающие массивную V-образную отделку решетки радиатора, расходятся к боковым зеркалам. На них установлены повторители поворотных сигналов. Сама решетка треугольной формы стала крупнее и оформлена в стилистике V-motion. Логотип концерна получил роль защитника радара, контролирующего препятствия (система экстренной остановки FEB).

Вытянутая оптика с острыми углами отлично вписывается во внешний дизайн новых автомобилей. Новым стал светодиодный рисунок головного света. Поменявший прежнее положение блок противотуманок, обилие рельефных деталей выделяют на дороге Ниссан Кашкай 2021.

Обновленный Кашкай J11 сверху, дорест снизу

Мощный бампер имеет по краям массивные вырезы прямоугольной формы, которые берут на себя декоративную роль неплохо справляются с подачей воздуха к передним тормозам. Большой воздухозаборник в нижней части работает на охлаждение пространства под капотом.

Профиль нового Кашкай 2021 года выпуска выдают волнообразная поверхность дверей и окружающая стекла хромированная полоска. Стандартная для кроссоверов пластиковая защита нижней части кузова сохранена производителем также имеет рельефную поверхность.

Обновленный Кашкай J11 сверху, дорест снизу

Задняя часть выделяется массивным козырьком, оснащенным стоп-сигнальными огнями. Стекло, по форме напоминающее овал, превосходно вписано в дверь багажного отделения. Фонари (задние) разделены на две части, большая из которых расположена на боковой части авто, почти доходит до дверцы топливного бака. Мощный бампер имеет две металлические вставки, одна из которых скрывает трубу для выхлопных газов.

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

Nissan Qashqai | Предохранители | Ниссан Кашкай

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты,
который в случае перегрузки автоматически выключается (например, при примерзании
стекол) и через несколько секунд опять включается.

Прочие электрические схемы

Материал из Nissanoteka.ru.

Схема системы звуковой сигнализации Nissan Qashqai

Схема аудиосистемы Nissan Qashqai без навигационной системы

Схема расположения антенны радиоприемника аудиосистемы Nissan Qashqai

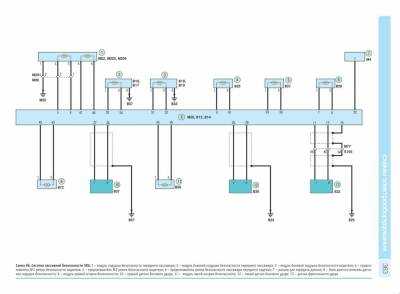

Схема системы управления подушками безопасности Nissan Qashqai

Схема системы обогрева сидений Nissan Qashqai

Схема системы управления дверными замками с электроприводом с интеллектуальным ключом

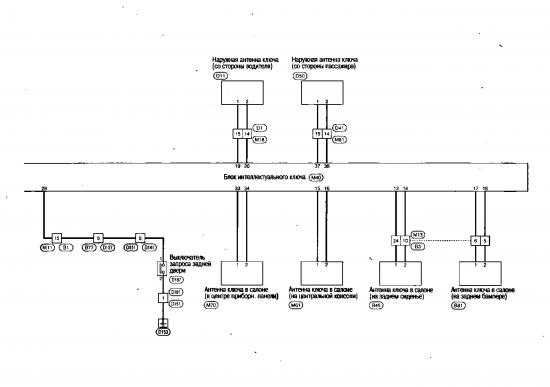

Схема интеллектуального ключа Nissan Qashqai без суперзамка

Принципиальная схема интеллектуального ключа Nissan Qashqai

Дверные зеркала Nissan Qashqai. Схема электрических соединений

Ксеноновые фары Nissan Qashqai. Схема электрических соединений

Схема системы автоматического освещения Nissan Qashqai

Схема освещения в дневное время. Принципиальная схема

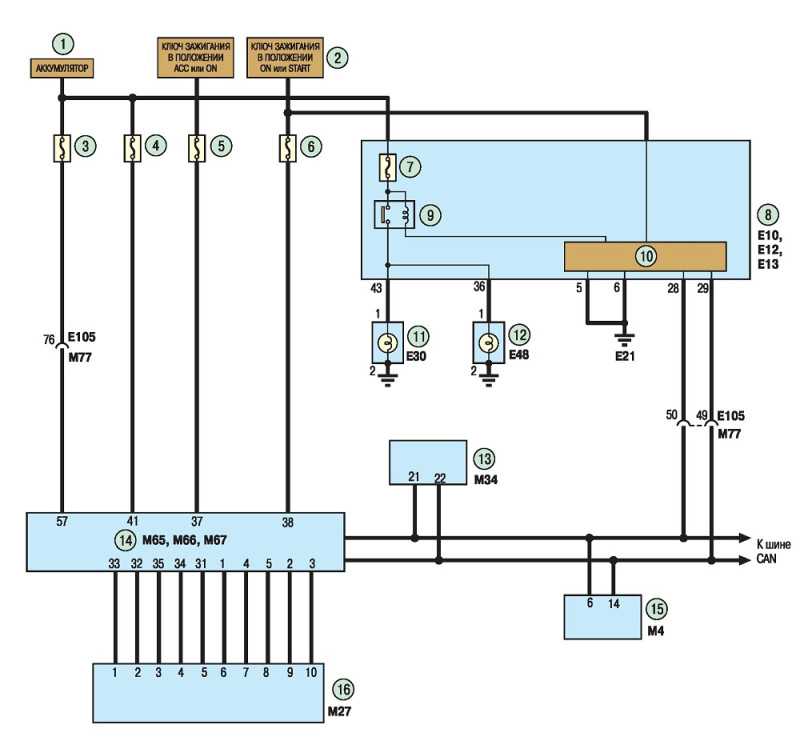

Противотуманные фары. Принципиальная схема

Фонари указателей поворота и аварийной сигнализации. Принципиальная схема

Фонари освещения номерного знака и задние габаритные огни. Принципиальная схема

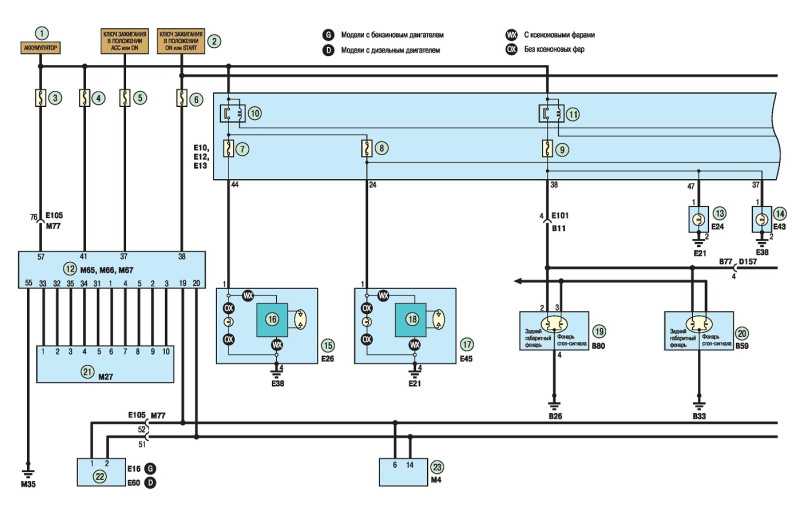

Стоп-сигналы Nissan Qashqai. Принципиальная схема

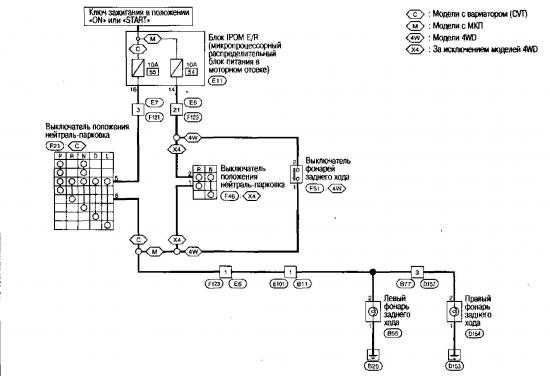

Фонари заднего хода Nissan Qashqai. Принципиальная схема

Задний противотуманный фонарь Nissan Qashqai. Принципиальная схема

Принципиальная схема системы управления плафонами освещения салона

Подсветка Nissan Qashqai. Принципиальная схема

Очистители и омыватели ветрового стекла

Омыватели фар Nissan Qashqai. Принципиальная схема

Источник статьи: http://nissanoteka.ru/nt/%D0%9F%D1%80%D0%BE%D1%87%D0%B8%D0%B5_%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B5_%D1%81%D1%85%D0%B5%D0%BC%D1%8B

Назначение предохранителей и реле Nissan Primera P(выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля:	Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля:
1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели	1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…

3. …и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом…

6. …и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…

10. … и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…

13. …и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…

15. …потяните реле вверх, покачивая его из стороны в сторону…

16. …и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…

19. …и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…

22. …и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Расположение

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в моторном отсеке. Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Основные иллюстрации

Сиденья, ремни и надувные подушки безопасности …………….. 0-2
Вид автомобиля спереди …………. 0-3
Вид автомобиля сзади ……….. 0-4
Пассажирский салон ………… 0-5
Место водителя …………. 0-6
Левостороннее управление Ниссан Кашкай руководство по эксплуатации…….. 0-6
Правостороннее управление ……………. 0-7
Расположение приборов и органов управления ……… 0-8
Левостороннее управление ………….. 0-8
Правостороннее управление ………….. 0-9
Стрелочные указатели и приборы ……………… 0-10
Блоки предохранителей в моторном отсеке …………… 0-11
Двигатель HRA2DDT ……………. 0-12
Двигатель MR20DD ………… 0-12
Двигатель K9K …………….. 0-13
Двигатель R9M ……………… 0-14

Nissan Qashqai, Qashqai+2. Электросхемы — часть 7

Схема 19 а. Система освещения в дневное время: 1 — аккумуляторная батарея; 2 — замок зажигания; 3,4, 5, 6, 7,8,9 — предохранители; 10 — реле ближнего света фар; 11 — реле задних габаритных огней; 12 — блок управления электрооборудованием кузова; 13 — левый стояночный фонарь; 14 — правый стояночный фонарь; 15 — левая блок-фара; 16 — блок розжига лампы ближнего света левой блок-фары; 17 — правая блок-фара; 18 — блок розжига лампы ближнего света правой блок-фары; 19 — левый задний фонарь; 20 — правый задний фонарь; 21 — подрулевой переключатель наружного освещения; 22 — электронный блок управления; 23 — разъем для передачи данных

Схема 19 б. Система освещения в дневное время: 1 — монтажный блок в моторном отсеке; 2 — центральный процессор; 3 — левый фонарь освещения номерного знака; 4 — правый фонарь освещения номерного знака

Схема 20. Противотуманные фары: 1 — аккумуляторная батарея; 2 — замок зажигания; 3,4,5, б, 7 — предохранители; 8 — монтажный блок в моторном отсеке; 9 — реле противотуманных фар; 10 — процессор монтажного блока; 11 — левая противотуманная фара; 12 — правая противотуманная фара; 13 — комбинация приборов; 14 — блок управления электрооборудованием кузова; 15 — разъем для передачи данных; 16 — подрулевой переключатель управления освещением

Схема 21. Фонари указателей поворота и аварийной сигнализации: 1 — аккумуляторная батарея; 2 — замок зажигания; 3,4, 5 — предохранители; 6 — комбинация приборов; 7 — разъем для передачи данных; 8 — блок управления электрооборудованием кузова; 9 — подрулевой переключатель наружного освещения; 10 — указатель поворота левой блок-фары; 11 — боковой фонарь левого указателя поворота; 12 — указатель поворота левого заднего фонаря; 13 — указатель поворота правой блок-фары; 14 — боковой фонарь правого указателя поворота; 15 — указатель поворота правого заднего фонаря; 16 — выключатель аварийной сигнализации

Схема 22. Стояночные фонари, фонари освещения номерного знака и габаритных огней: 1 — аккумуляторная батарея; 2 — замок зажигания; 3,4,5,6,1- предохранители; 8 — реле задних габаритных огней; 9 — монтажный блок, расположенный в моторном отсеке; 10 — процессор монтажного блока; 11 — левый стояночный фонарь; 12 — правый стояночный фонарь; 13 — блок управления электрооборудованием кузова; 14 — подрулевой переключатель наружного освещения; 15 — левый фонарь стоп-сигнала и габаритных огней; 16 — правый фонарь стоп-сигнала и габаритных огней; 17 — левый фонарь освещения номерного знака; 18 — правый фонарь освещения номерного знака; 19 — выключатель освещения двери водителя; 20 — разъем для передачи данных; 21 — комбинация приборов

Схема 23. Фонари стоп-сигнала: 1 — аккумуляторная батарея; 2 — предохранитель; 3 — выключатель фонарей стоп-сигнала; 4 — левый задний фонарь; 5 — правый задний фонарь; 6 — дополнительный стоп-сигнал; 7 — блок управления электрооборудованием кузова

Схема 24. Фонари света заднего хода: 1 — замок зажигания; 2 — монтажный блок, расположенный в моторном отсеке; 3 — селектор выбора передач (вариатор); 4 — датчик положения нейтральной передачи; 5 — выключатель фонарей света заднего хода; 6 — левый фонарь света заднего хода; 7 — правый фонарь света заднего хода

Схема 25. Противотуманный фонарь: 1 — аккумуляторная батарея; 2 — замок зажигания; 3,4,5, б — предохранители; 7 — комбинация приборов; 8- разъем для передачи данных; 9 — блок управления электрооборудованием кузова; 10 — подрулевой переключатель наружного освещения; 11 — противотуманный фонарь

Схема 2б. Омыватель фар: 1 — аккумуляторная батарея; 2 — замок зажигания; 3,4, 5, б, 7 — предохранители; 8 — монтажный блок в моторном отсеке; 9 — процессор монтажного блока; 10 — реле омывателя фар; 11 — насос омывателя фар; 12 — блок управления электрооборудованием кузова; 13 — подрулевой переключатель наружного освещения

Видео по теме «Nissan Qashqai, Qashqai+2. Электросхемы — часть 7»

Правильная замена лампочек Ниссан Кашкай

Nissan Qashqai J10 укомплектован различным световым оборудованием, которое периодически выходит из строя. При этом замена лампочек на Ниссан Кашкай первого поколения не занимает много времени и не требует использования сложного оборудования. В материале рассмотрим требуемый порядок действий при смене световых элементов. Также представим инструмент необходимый для работ и модификации подходящих ламп.

Схема автомобиля — Ниссан Кашкай и Ниссан Кашкай 2

Предлагаем для общего ознакомления всем автовладельцам цветные схемы электрооборудования на Nissan Qashqai с 2007 г.в.и Nissan Qashqai +2 с 2008 г.в. Машина хорошо работает на высоко- и средне- профильных шинах. Попытки некоторых автолюбителей ставить низкий профиль считаются излишними, делающую из машины бронетранспортер для борьбы с собственной подвеской. Очень динамичная машина с эластичным движком, продуманным комфортным салоном и сильной выносливой подвеской. Но есть и минус, н емного валковатая подвеска и слишком упругий, «спортивный» руль. Иногда при критических перестроениях в городе эта упругость мешает, особенно, когда водит женщина и водит энергично.

Схема системы управления двигателем HR16DE

Электросхема системы управления двигателем MR20DE

Эл.схема управления трансмиссией с вариатором CVT

Схема управления полным приводом и ABS без системы ESP

Электросхема ABS с системой ESP и блока электроусилителя рулевого управления

Схема сигнализаторов не пристегнутых ремней безопасности и системы пассивной безопасности SRS

Схема системы пассивной безопасности SRS (продолжение)

Электросхема обогрева передних сидений и привода открывания замка двери задка

Эл.схема привода наружных зеркал заднего вида и внутреннего зеркала заднего вида с антибликовой защитой

Схема управления стеклоподъемниками

Источник статьи: http://a-shema.ru/index/nissan_kashkaj_i_nissan_kashkaj_2/0-243

Как самостоятельно заменить предохранители на автомобиле Ниссан Кашкай?

Схема

На обратной стороне облицовочной крышки БП производитель специально указал схему расположения элементов. Кроме того, на ней вы сможете увидеть и таблицу предназначения деталей. Каждая из них выполняет особую функцию. Что же, рассмотрим схему компонентов ниже.

БП в салоне

БП транспортного средства Ниссан Кашкай, расположенный в левой части торпеды

Примерно так выглядят детали устройства. Более подробное их описание представлено далее.

Описание элементов узла в салоне

Задний БП под капотом

Задний БП моторного отсекаТаблица 1. За что отвечают элементы прибора сзадиТаблица 2. За что отвечают компоненты заднего прибора

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Для доступа к звеньям прибора используйте щипчикиПри помощи пинцета извлеките выгоревшую составляющуюЗамените звено на новое и установите его на место

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Подключение и установка автосигнализации StarLine B9, модуля обхода иммобилайзера BP-02 на автомобиль Nissan Qashqai

Устанавливаемое оборудование:

• Автосигнализация StarLine B9 с функцией автозапуска• Модуль обхода штатного иммобилайзера BP-02

Необходимый инструмент и материалы для работы:

Наименование инструмента (материала)	Количество
Отвертка крестовая РН2	1
Отвертка шлицевая v5	1
Ключ торцевой 10 мм	1
Бокорезы	1
Изолента	1
Саморезы 10-15 мм	2
Пластиковые хомуты 200 мм	15
Кондуктор для протягивания проводов	1
Трубка гофрированная 10 мм	3 м
Паяльник 60 Вт	1
Припой ПОС-60	1
Диод 1N4007	10
Болт М6 с гайкой	1

Необходимое время для установки — 5–6 часов.

Перед установкой автосигнализации проверьте наличие кода магнитолы!!!

1. Снимаем подторпедник (2 болта М6), вынимаем диагностический разъем, снимаем облицовку рулевого вала (4 самореза) (Фото 1.1-1.3).

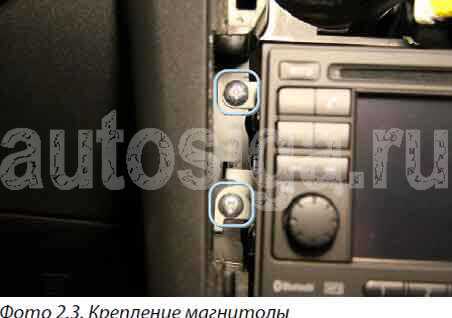

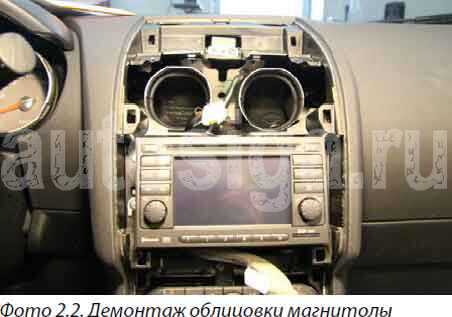

2. Снимаем магнитолу. Для этого демонтируем облицовку климат-контроля (крепление на защелках), затем снимаем облицовку магнитолы (крепление на защелках), откручиваем 4 самореза крепления магнитолы и вынимаем ее. Откручиваем саморез крепления воздуховодов и вынимаем их (Фото 2.1 – 2.6).

3. Снимаем правую накладку торпеды, откручиваем 7 саморезов крепления бардачка и вынимаем его (Фото 3.1 – 3.3).

4. Вынимаем блок ВСМ (Фото 4).

5. Устанавливаем светодиод в правую стойку лобового стекла, датчик удара на поперечную балку справа от рулевой колонки, сервисную кнопку-в любое удобное место. Антенный модуль крепим либо в верхний правый угол лобового стекла, либо под облицовкой магнитолы (Фото 5.1 – 5.4).

6. Для удобства монтажа элементов сигнализации под капотом демонтируем корпус воздушного фильтра (гайка М6, хомут и 2 пистона крепления воздуховода) (Фото 6.1 – 6.3).

7. Устанавливаем под капотом сирену, датчик температуры и концевик (Фото 7.1 – 7.3).

8. Провода под капот прокладываем через штатную резинку с водительской стороны (Фото 8.1-8.2).

9. Блок сигнализации крепим хомутами к горизонтальному жгуту проводов на поперечной балке (Фото 9).

10. Подключаем провод массы сигнализации. Для этого используем отверстие в кронштейне поперечной балки за магнитолой и болт М6 с гайкой. (Фото 10)

11. Подключаем на блоке ВСМ провода центрального замка, поворотников, состояния педали тормоза, концевики багажника и дверей (Фото 11.1 – 11.6). В автомобилях выпуска до 2008 г. концевики дверей объединять по схеме 1, после 2008 г. по схеме 2.

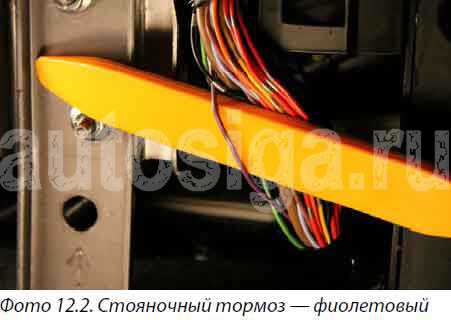

12. При необходимости подключаем провод контроля стояночного тормоза (Фото 12.1 – 12.2).

13. Подключаем к жгуту замка зажигания провода зажигания, стартера и питания сигнализации (Фото 13.1 – 13.4).

14. Если автомобиль не оборудован системой безключевого доступа и запуска, то подключаем провод аксессуаров (Фото 14). Программирование функций автозапуска осуществляем согласно таблице 1.

15. Если в автомобиле присутствует система безключевого доступа и запуска, то коричневый провод замка зажигания не используется, а дополнительно подается напряжение 12 В на 2 провода, необходимые для запуска автомобиля в случае неисправности штатного брелка доступа. Эти провода находятся в разъеме над замком зажигания(Фото 15.1 – 15.3). Подключение осуществлять по схеме 1. Программирование функций автозапуска осуществляем согласно таблице 2.

Таблица подключений силового разъема сигнализации к замку зажигания

16. Для обхода штатного иммобилайзера надеваем рамку модуля на замок зажигания (Фото 16).

17. Сигнал о запуске двигателя берем с генератора (Фото 17).

18. В случае безключевого доступа и запуска необходимо извлечь из штатного брелка батарейку и передатчик. В модуль обхода вставляется только оставшаяся часть (Фото 18).

19. Настраиваем датчик удара, проверяем работу системы. Сборка салона осуществляется в обратной последовательности. 20. Дополнительную блокировку (бензонасос) можно сделать под капотом в блоке реле и предохранителей (Фото 20.1– 20.2).
