Размещение предохранителей в Тойота Камри 40

Предохранители автомобиля Тойота модели Camry 40 расположены в двух местах: в салоне и под капотом, в отделе для двигателя. Салонный блок Тойоты Камри, главным образом, отвечает за защиту цепей, ведущих к приборной панели. Блок реле и плавких вставок, расположенный в моторном отсеке, отвечает в основном за обеспечение двигательных функций авто.

Открытый блок предохранителей под капотом

Назначение электропредохранителей в блоке под капотом сороковки, а также номинальную силу тока каждого элемента, вы найдете в схеме расположения и расшифровке к ней. Пользоваться схемой просто: находите в расшифровке номер интересующего вас элемента и читаете, для какого электроприбора вставка предназначена. Например, чтобы узнать, где предохранитель прикуривателя Камри XV40, в колонке расшифровки найдите нужный прибор, затем посмотрите номер отвечающего за устройство предохранителя, а затем по номеру найдите плавкий элемент на схеме предохранительного блока.

Блок предохранителей в моторном отсеке

Блок плавких вставок и реле, который размещен под капотом Тойота Камри 40, помещен в пластиковый корпус и расположен возле двигателя рядом с воздушным фильтром, аккумулятором и бачком для залива тормозной жидкости.

Расшифровка схемы

Для получения доступа к системе предохранителей, поднимите защелку и уберите крышку блока. Кроме собственно предохранителей, в блоке также хранятся запасные плавкие вставки и инструмент для работы с ними – специальные щипчики.

Предлагаем ознакомиться со схемой моторного блока с предохранителями. Здесь же вы найдете информацию о номинальном показателе тока каждой вставки. Разные цвета корпуса плавких перемычек позволяют быстрее ориентироваться в их ампераже. Показатель тока красных вставок – 10А, элементов синего цвета — 25А, коричневых – 7,5А, зеленых – 30А, предохранители с серым корпусом поддерживают силу 25А, желтые – 20А.

Расшифровка схемы предохранителей

Расшифровка к схемам представлена выше.

Кроме предохранителей, в моторном блоке Camry XV40 2010 также расположены реле, защищающие стартерное устройство, систему обогрева заднего стекла, а также радиаторные электровентиляторы.

Блок предохранителей в салоне

Закрытый салонный блок предохранителей Салонный блок расположен в нижней левой части приборки. Ориентиром для блока используйте положение левого водительского колена. Электропредохранители Камри XV40 размещены под пластиковой крышкой корпуса блочка. К салонной предохранительной системе подведены 33 электрические цепи. Большинство из них обслуживают приборы, управление которых ведется с панели приборов. Этим, собственно, и аргументируется такое местоположение блока.

Предлагаем ознакомиться со схемой расположения плавких вставок салонного блока.

Блок в салоне Камри

В размещенной ниже таблице по номерам указано значение салонных предохранителей Toyota Camry 40 2009, 2010, 2011 и номинальный ток каждого из них.

Расшифровка схемы салонного блока

Схема предохранителей opel astra g и способы их замены: фото и видео

› Ремонт

07.02.2020

Блок, в котором установлены предохранительные вставки, осуществляет защитную функцию всего электрического оборудование автомобиля. При возникновении короткого замыкания в цепи предохранители принимают на себя первый удар. Если устройство перегорело, это означает, что с электрической системой автомобиля не все в порядке.

Каждый предохранитель несет ответственность за определенный участок цепи автомашины и по неисправности детали уже можно судить о причинах возникновения поломки.

Места расположения монтажных блоков

Где находятся данные устройства? Модели Опель Астра g комплектуются двумя предохранительными блоками (БП): один находится в салоне автомобиля, а другой – под капотом в моторном отсеке. Для удобства пользования, основное количество защитных плавких вставок собрано в блочном устройстве, который закреплен в салоне машины. Найти его можно в левой части приборной панели, напротив водительского автокресла. Визуально БП не видно, поскольку он находится за маленьким бардачком для мелких вещей.

Чтобы добраться до блока, надо лицевую часть этого ящичка демонтировать.

Для этого ящичек открывают, отжимают защелки по бокам и снимают крышку.

• Выкручивают винты, удерживающие каркас бардачка.
• Теперь надо несильно потянуть вниз сам блок.

Таким образом, он устанавливается в рабочее положение, предохранители становятся доступны и их можно менять. Схема расположения предохранителей указана с обратной стороны крышки.

Схема расположения предохранителей в салонном блоке.

Где находятся предохранители на сузуки гранд витара

Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Исполнение блоков и количество элементов в них в Вашем Suzuki Grand Vitara может отличаться от представленного и зависит от года выпуска и уровня комплектации автомобиля. А если не подходят схемы, изучите описание для Сузуки Витара.

Основной блок

p, blockquote 4,0,0,0,0 –>

Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.

p, blockquote 5,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.

p, blockquote 7,0,1,0,0 –>

p, blockquote 8,0,0,0,0 –>

Схема

p, blockquote 9,0,0,0,0 –>

p, blockquote 10,0,0,0,0 –>

Описание предохранителей

p, blockquote 11,0,0,0,0 –>

1	15А Электромагнитная муфта кондиционера
2	20А Подогреватель кислородного датчика
3	15А Электропривод дроссельной заслонки
4	20А АКПП
5	25А Обогреватель заднего стекла
6	15А Звуковой сигнал
7	20А Противотуманные фары
8	20А Обогреватель зеркал
19	15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар
20	15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар
9	40А Вентилятор отопителя
10	30А Блок управления ABS 2, блок управления ESP
11	50А Блок управления ABS 1, блок управления ESP
12	20А Главное реле
13	30А Электро насос омывателя фар
14	10А Левая фара (дальний свет)
15	10А Правая фара (дальний свет)
16	10А Реле дальнего света фар, реле ближнего света фар
17	40А Стартер ST
18	40А Замок зажигания IGN

Реле

p, blockquote 12,0,0,0,0 –>

A	Реле дальнего света фар
B	Реле ближнего света фар
C	Реле стартера
D	Реле бензонасоса
E	Главное
F	Электродвигателя вентилятора отопителя
G	Электропривода дроссельной заслонки
H	Электродвигателя вентилятора системы охлаждения №1, 2, 3
I
J
K	Реле стоп-сигналов

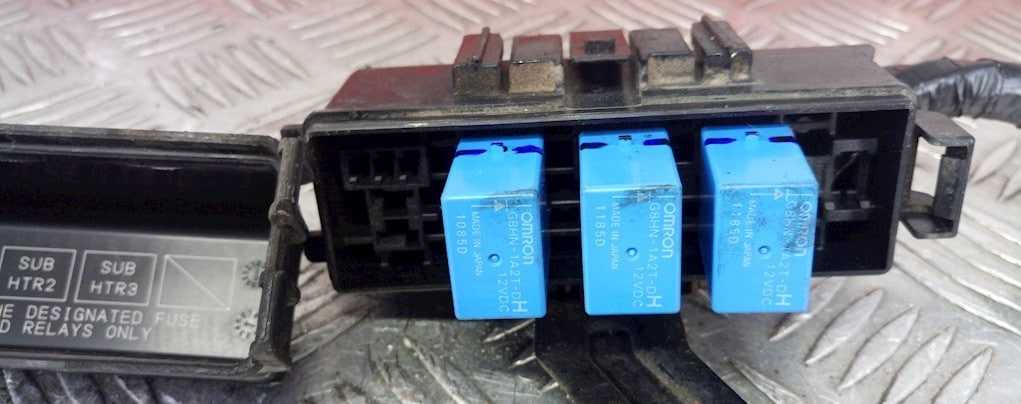

Дополнительный блок реле

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,1,0,0,0 –>

Дополнительный блок

Он находится не далеко от аккумулятора и состоит из силовых предохранителей.

p, blockquote 15,0,0,0,0 –>

p, blockquote 16,0,0,0,0 –>

Схема

p, blockquote 17,0,0,0,0 –>

p, blockquote 18,0,0,0,0 –>

Обозначение

p, blockquote 19,0,0,0,0 –>

1	120/80А Все цепи, аккумулятор, блок предохранителей №1
2	30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1
3
4	40А Блок управления 4WD
5	50А Замок зажигания
6	60А Блок предохранителей №2, реле ближнего света фар, монтажный блок
7	Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2
8	Блок предохранителей №2

Блок в салоне

Крепится на левой стойке, со стороны водителя, под панелью приборов.

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,1,0 –>

Фотография

p, blockquote 22,0,0,0,0 –>

p, blockquote 23,0,0,0,0 –>

Актуальная схема будет нанесена на защитную крышку блока.

p, blockquote 24,0,0,0,0 –>

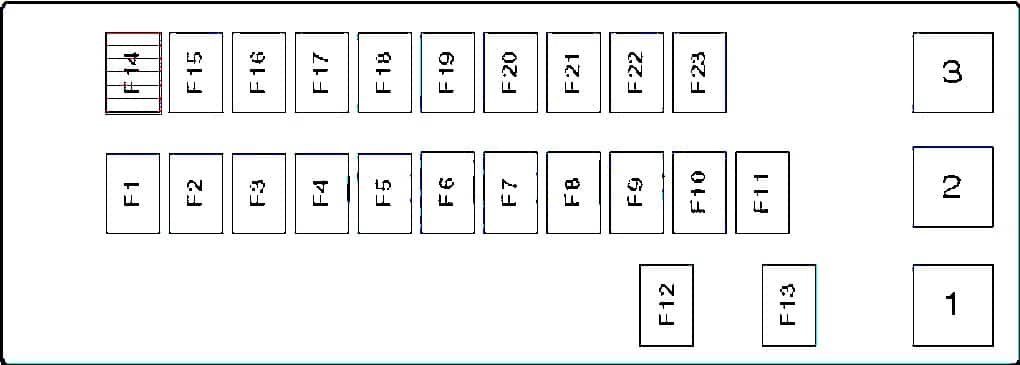

Схема

p, blockquote 25,0,0,0,0 –>

p, blockquote 26,0,0,0,0 –>

Назначение

p, blockquote 27,0,0,0,0 –>

1	Реле задних габаритов
2	Реле вспомогательных цепей зажигания
3	Реле блокировки селектора КПП (диапазон “P”)
F1	(20А) Генератор, катушки зажигания, ЭБУ двигателем
F2	(10А) Блок управления электрооборудованием, комбинация приборов
F3	(15А) Блок управления электрооборудованием, дисплей, аудио система
F4	(20А) Центральный замок
F5	(10А) Задние габариты
F6	(15А) Лампа освещения салона
F7	(25А) Люк
F8	(20А) Электронный блок управления двигателем ECM
F9	(7,5А) Система запуска
F10	(15А) Аварийная сигнализация, Реле-прерыватель указателей поворота
F11	(7,5А) Лампа подсветки косметического зеркала
F12	(30А) Электропривод стеклоподъёмников
F13	(20А) Электропривод стеклоподъёмников
F14	(15А) Подушка безопасности
F15	(10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса
F16	(10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар
F17	(15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3
F18	(20А) Очиститель лобового стекла
F19	(15А) Предохранитель прикуривателя, разъем зарядки
F20	(10А) Система поддержания скорости, Выключатель стоп-сигналов
F21	(15А) Разъем зарядки
F22	(7,5А) Задние противотуманные фонари, Комбинированный переключатель
F23	(15А) Стоп-сигналы

За передний прикуриватель отвечает предохранитель номер 19 на 15А, а за дополнительные розетки — 21 на 15А.

Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.

Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен под крышкой на панели приборов слева от рулевой колонки. Схема расположения разгрузочных и управляющих реле и предохранителей находиться на внутренней стороне крышки блока.

Для доступа к блоку разгрузочных и управляющих реле и предохранителей необходимо:

— Вывести из зацепления две защелки с оборотной стороны крышки блока, расположенные в нижней ее части. — Поочередно расфиксировать пять клипс, расположенные по периметру крышки, прикладывая усилие в горизонтальной плоскости. В противоположном от движения автомобиля направлений

— Осторожно снять крышку не прикладывая чрезмерных усилий

Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен на левой надставке брызговика автомобиля. Схема расположения разгрузочных и управляющих реле и предохранителей находится на внутренней стороне крышки блока. Для доступа к реле и предохранителям блока реле необходимо снять крышку блока.

Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап.

Назначение реле.

R1 — реле включения противотуманных фар. R2 — реле включения дальнего света фар. R3 — реле дополнительного отопителя салона. R4 — не устанавливается. R5 — реле включения ближнего света фар. R6 — реле компрессора кондиционера. R7 — реле включения обогрева стекла двери задка и зеркал. R8 — прерыватель стеклоочистителя. R9 — дополнительное (разгрузочное) реле. R10 — реле обогрева ветрового стекла. R11 — реле блокировки дифференциала заднего моста. R12 — реле времени обогрева ветрового стекла.

Электрические цепи, защищаемые плавкими предохранителями.

F1 — 10А — Раздаточная коробка «Dymos», кл. 15. F2 — 15А — Розетка салона. F3 — 10А — Компрессор кондиционера. F4 — 30А — Блок управления электропакетом, кл.30. F5 — 7.5А — Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения. F6 — 40А — Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал. F7 — 10А — Противотуманная фара левая. F8 — 10А — Противотуманная фара правая. F9 — 30А — Переключатель стекпоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний. F10 — 20А — Обогрев стекла двери задка, зеркал, МУС. F11 — Не устанавливается, резерв. F12 — 20А — Прикуриватель, розетка в багажном отделении. F13 — 30А — Раздаточная коробка «Dymos», кл. 30. F14 — 10А — Стеклоподъемники (модуль двери водителя). F15 — 5А — Кл. 34 комбинации приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации.

F16 — 15А — Подушка безопасности. F17 — 10А — Медиасистема. F18 — 15А — Блокировка дифференциала. F19 — 10А — Дальний свет фар левый. F20 — 10А — Дальний свет фар правый. F21 — 7.5А — Ближний свет фар левый. F22 — 7,5А — Ближний свет фар правый. F23 — 5А — Габаритный огонь правый. F24 — 5А — Габаритный огонь левый. F25 — 60А — Обогрев ветрового стекла. F26 — 10А — Резерв. F27 — 10А — Резерв. F28 — 30А — Резерв. F29 — 40А — Резерв. F30 — 20А — Резерв.

Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап.

Назначение реле.

R1 — реле стартера. R2, R7 — не устанавливаются. R3 — реле подогревателя. R4 — реле подогревателя. R5 — реле звукового сигнала. R6 — реле КМПСУД. R8 — реле электровентилятора. R9 — реле электробензонасоса. R10 — реле электровентилятора.

Электрические цепи, защищаемые плавкими предохранителями.

F1 — 15А — Звуковой сигнал. F2 — Не устанавливается, резерв. F3 — 30А — Электровентилятор 2. F4 — 25А — АБС (ESP). F5 — 5А — Приборы. F6 — 20А — Электробензонасос. F7 — 20А — Стартер. F8 — 30А — Электровентилятор 1. F9 — 10А — КМПСУД. F10 — 10А — АБС (ESP). F11 — 20А — Подогреватель. F12 — 5А — Подогреватель. F13 — 25А — Подогреватель. F14 — Не устанавливается, резерв. F15 — Не устанавливается, резерв. F16 — Не устанавливается, резерв. F17 — 60А — Монтажный блок. F18 — 40А — АБС (ESP). F19 — 60А — Монтажный блок.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При снятии реле и предохранителей не допускается применять металлические предметы. Не допускается применять предохранители, не предусмотренные конструкцией.

Датчик распредвала Suzuki Grand Vitara: какой лучше, цена, артикулы

Оригинальный датчик распредвала на Сузуки Гранд Витара с двигателем J20A 2,0 л имеет артикул 33100-65D00 . Его цена не умещается ни в какие рамки приличия и составляет около 3 320 гривен, а это $121 на 2019 год. Не слишком лояльная цена. Дело в том, что дилеры в комплекте с самим датчиком продают корпус ротора, ротор и его привод, которые никогда, в принципе, не ломаются. Но безвыходных ситуаций не существует.

Для 1,4-литровых и 1,6-литровых моторов М16А непосредственно датчик продается. Он имеет точно такие же характеристики, как у датчика распредвала J20A, такую же конфигурацию, но стоит в пять раз дешевле. Его номер по каталогу SUZUKI 33220-50G02 , а цена от 500 до 1000 гривен ($18-35) в зависимости от производителя:

• Era (Италия) 550347, цена 720 гривен;
• 79404Fae (Испания), цена 750 гривен;

Следовательно, меняя датчик положения распредвала на Suzuki Grand Vitara с двигателем J20A, не нужно покупать дорогой оригинальный датчик, а сэкономленные деньги потратить на другие плюшки для любимого автомобиля.

Источник

Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках

Блок предохранителей под капотом Предохранитель, по сути, состоит из корпуса, в котором размещены контакты, а между ними натянут тонкий металлический проводник. Каждый элемент электрооборудования автомобиля защищен таким индивидуальным плавким элементом, который, при возникновении короткого замыкания, перегорает, тем самым размыкая цепь передачи тока и предотвращая возгорание. Предохранители рассчитаны на разную силу тока, передаваемую через проводник. Эта сила отражается в номинальном значении такой пробки. Более мощные потребители энергии защищены специальными реле.

Для удобства использования плавкие перемычки с разным номиналом имеют разные цвета. Например, максимальное значение тока, питающего прикуриватель в машинах Камри, составляет 20А, поэтому корпус предохранителя с таким показателем имеет желтый цвет.

Если в автомобиле внезапно перестал работать один из электроприборов, не спешите расстраиваться и делать поспешные выводы о поломке устройства. С большой долей вероятности в блоке просто перегорел плавкий элемент, который защищает эту цепь. Чтобы разобраться, какая из перемычек отвечает за то или иное устройство либо электрическую систему, нужно внимательно изучить схему предохранителей Камри 40, где также указано назначение каждой вставки.

Расположение второго блока предохранителей

Схема блока предохранителей с 2009 года

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

• F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
• F2 (7,5 А) Левая фара (ближний свет)
• F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
• F4 (10 А) Левая противотуманная фара
• F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
• F6 (15 А) Прикуриватель
• F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
• F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
• F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
• F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
• F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
• F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
• F13 (10 А) Правая фара (дальний свет)
• F14 (10 А) Правая противотуманная фара.
• F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
• F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
• F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
• F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
• F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
• F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

• К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
• К2 – реле очистителя ветрового стекла;
• К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5 – реле включения дальнего света фар;
• К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
• К7 – реле включения обогрева заднего стекла;
• К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

Suzuki Grand Vitara предохранители и реле

Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки под капотом

Основной блок

p, blockquote 4,0,0,0,0 —>

Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

Схема

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание предохранителей

p, blockquote 11,0,0,0,0 —>

1	15А Электромагнитная муфта кондиционера
2	20А Подогреватель кислородного датчика
3	15А Электропривод дроссельной заслонки
4	20А АКПП
5	25А Обогреватель заднего стекла
6	15А Звуковой сигнал
7	20А Противотуманные фары
8	20А Обогреватель зеркал
19	15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар
20	15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар
9	40А Вентилятор отопителя
10	30А Блок управления ABS 2, блок управления ESP
11	50А Блок управления ABS 1, блок управления ESP
12	20А Главное реле
13	30А Электро насос омывателя фар
14	10А Левая фара (дальний свет)
15	10А Правая фара (дальний свет)
16	10А Реле дальнего света фар, реле ближнего света фар
17	40А Стартер ST
18	40А Замок зажигания IGN

Реле

p, blockquote 12,0,0,0,0 —>

A	Реле дальнего света фар
B	Реле ближнего света фар
C	Реле стартера
D	Реле бензонасоса
E	Главное
F	Электродвигателя вентилятора отопителя
G	Электропривода дроссельной заслонки
H	Электродвигателя вентилятора системы охлаждения №1, 2, 3
I
J
K	Реле стоп-сигналов

Дополнительный блок реле

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

Дополнительный блок

Он находится не далеко от аккумулятора и состоит из силовых предохранителей.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Обозначение

p, blockquote 19,0,0,0,0 —>

1	120/80А Все цепи, аккумулятор, блок предохранителей №1
2	30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1
3
4	40А Блок управления 4WD
5	50А Замок зажигания
6	60А Блок предохранителей №2, реле ближнего света фар, монтажный блок
7	Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2
8	Блок предохранителей №2

Блок в салоне

Крепится на левой стойке, со стороны водителя, под панелью приборов.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

Фотография

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Актуальная схема будет нанесена на защитную крышку блока.

p, blockquote 24,0,0,0,0 —>

Схема

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Назначение

p, blockquote 27,0,0,0,0 —>

1	Реле задних габаритов
2	Реле вспомогательных цепей зажигания
3	Реле блокировки селектора КПП (диапазон “P”)
F1	(20А) Генератор, катушки зажигания, ЭБУ двигателем
F2	(10А) Блок управления электрооборудованием, комбинация приборов
F3	(15А) Блок управления электрооборудованием, дисплей, аудио система
F4	(20А) Центральный замок
F5	(10А) Задние габариты
F6	(15А) Лампа освещения салона
F7	(25А) Люк
F8	(20А) Электронный блок управления двигателем ECM
F9	(7,5А) Система запуска
F10	(15А) Аварийная сигнализация, Реле-прерыватель указателей поворота
F11	(7,5А) Лампа подсветки косметического зеркала
F12	(30А) Электропривод стеклоподъёмников
F13	(20А) Электропривод стеклоподъёмников
F14	(15А) Подушка безопасности
F15	(10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса
F16	(10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар
F17	(15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3
F18	(20А) Очиститель лобового стекла
F19	(15А) Предохранитель прикуривателя, разъем зарядки
F20	(10А) Система поддержания скорости, Выключатель стоп-сигналов
F21	(15А) Разъем зарядки
F22	(7,5А) Задние противотуманные фонари, Комбинированный переключатель
F23	(15А) Стоп-сигналы

Блок предохранителей в пассажирском салоне

Он расположен под приборной панелью (со стороны водителя).

Блок предохранителей (2008)

Назначение предохранителей в пассажирском салоне (2008)

A	15	СТОП	Стоп-сигнал
В	–	–	–
С	15	ACC 3	Разъем для аксессуаров
D	10	МОРСКОЕ ПУТЕШЕСТВИЕ	Круиз-контроль
Е	15	ACC 2	Гнездо для сигар или аксессуаров
F	20	WIP	щетка стеклоочистителя
грамм	15	IG2 SIG	Сигнал зажигания и подогрев сидений
ЧАС	10	НАЗАД	Задняя лампа
я	10	ABS / ESP	ABS или ESP контроллер
J	15	А / В	Воздушная подушка
К	–	–	–
L	15	ХАЗ	Аварийная световая сигнализация
M	7,5	ST SIG	Сигнал стартера
N	20	RR BLOW	–
О	25	S / R	Солнечная крыша двигателя
п	15	DOME	Купольная лампа
Q	10	ХВОСТИК	Задний свет
р	20	D / L	Привод замка двери
S	15	ACC	Радио, Дверное зеркало
T	10	СЧЕТЧИК	метр
U	20	IG COIL	Катушка зажигания
В	20	P / WT	Электростеклоподъемник
W	30	Р / Д	Электростеклоподъемник

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.
