Предохранители и реле honda odyssey (rb1-rb2, 2003 — 2008)

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

Фото — схема

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Основной блок

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Пример расположения

Схема с крышки блока

Фото — схема

Обозначение предохранителей

1	25А Резерв — SPARE
2	7,5А Резерв — SPARE
3	10А Свет заднего хода — B/UPLP
4	15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4
5	10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3
6	15A Электронный блок управления АКП, стоп-сигналы — TCU2
7	10А Резерв — SPARE
8	15А Резерв — SPARE
9	20А Резерв — SPARE
10	15A Топливный насос — F/PUMP
11	15A Электронный блок управления двигателем — ECU3
12	15A Звуковые сигналы — HORN
13	10A Топливный насос — INJECTOR
14	10A Электронный блок управления двигателем — ECU2
15	20A Катушки зажигания — IGN COIL
16	10A Стартер, система изменения фаз газораспределения — ECU9
17	20A Электронный блок управления двигателем — ECU1
18	10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8
19	15F Обогрев ветрового стекла — DEICER
20	15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP
21	20A Электронный блок управления двигателем — TCU1
22	40A Электронный блок управления АКП — DCT1
23	40A Предохранители №10-18 — EMS
24	50А Блок предохранителей в салоне — B+3
25	50А Электро вентилятор отопителя — BLOWER
26	10А Кондиционер — A/CON
27	10А Датчик дождя — WIPER FRT
28	40А Обогрев заднего стекла — RRHTD
29	40А Выключатель зажигания, блок предохранителей в салоне — IG1
30	40А Электронный блок управления АКП — DCT2
31	30А Электропривод стояночного тормоза — EPB1
32	30А Электропривод стояночного тормоза — EPB1
33	40А Электро вентилятор радиатора системы охлаждения — C/FAN

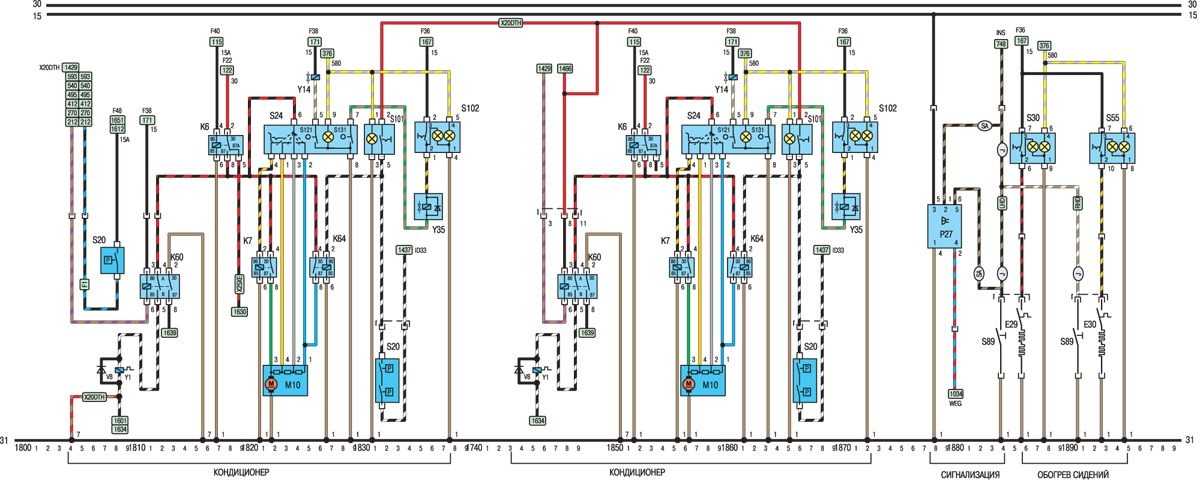

Тест на разрыв цепи:

• Один конец провода с отрицательным зажимом тестера (пробника с индикатором) подсоединяют к отрицательной клемме аккумулятора.
• Второй зажим закрепляют на конце проверяемой цепи, как можно ближе к гнезду разъёма предохранителя.
• Цепь включают, задействовав проверяемый элемент электрооборудования: если напряжение стабильное 12В, то цепь исправна, если подача питания отсутствует, то переходят к проверке следующего участка. При этом стоит помнить, что некоторые электроприборы включаются только при подключенном зажигании (положение ключа в замке зажигания «ON»).

Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя. Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.

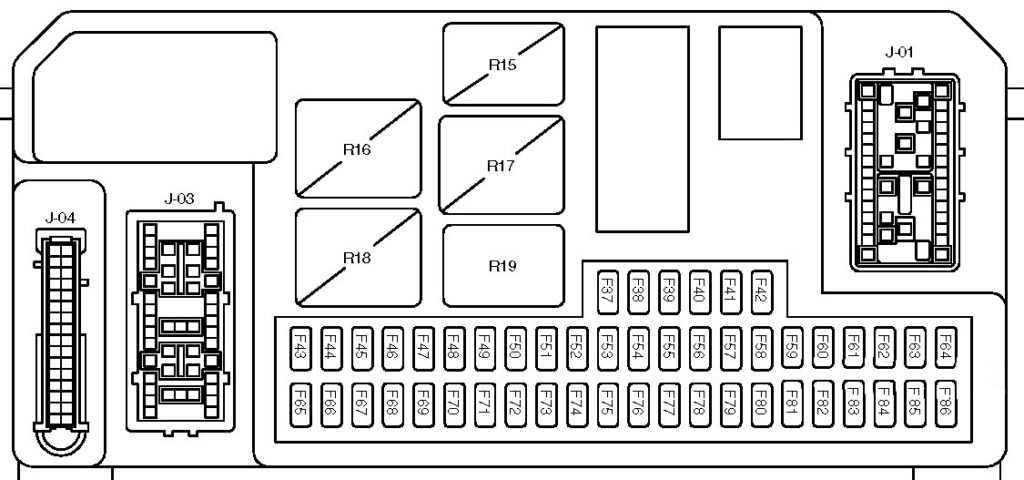

Схема блока предохранителей в салоне Мазда 3 БК

Второй блочок, где находится релейная часть и плавкие вставки Mazda 3 BK, смонтирован под бардачком.

Для доступа к защитным элементам снимается пластиковая накладка тоннеля, предварительно вынув фиксатор из пластмассы. Затем отжимаются два фиксирующих элемента крышки силового блочка, и она снимается. Далее необходимо опустить и выдвинуть корпус блочка с защитными устройствами. Для этого понадобится провернуть на девяносто градусов фиксирующие элементы в количестве двух штук.

Схема зон защит предохранителей Mazda 3 BK:

• 37 – центральный замок (15А);
• 38, 41, 42, 48, 55, 60, 63, 71, 72, 82-86 – не используются;
• 39, 40 – дальний свет левой и правой блок-фары (10А);

• 44 – мультимедийный комплекс (7.5А);
• 45 – электрические регуляторы положения наружных зеркал (10А);
• 46, 80 – габаритные огни по правой и левой стороне (7.5А);
• 47 – разъем для подключения диагностического оборудования (10А);
• 50 – замок зажигания (20А);
• 51 – управляющая программа электрическим оборудованием Mazda 3 BK (10А);
• 52 – поворотники, световое оповещение аварийной остановки (15А);
• 53, 79 – цепь открытия крышного люка (20, 7.5А);
• 54 – омывающая система стекол (20А);
• 56, 57 – привода подъемников стекол по правой и левой стороне (30А);
• 58 – охранная сигнализация (7.5А);
• 59 – система подогрева стекол (7.5А);
• 61, 62 – ближний свет правой и левой блок-фары (15А);
• 64, 70 – SRS (10, 7.5А);
• 65 – иммобилайзер, программа блокировки ключа в замке зажигания (10А);
• 66 – насос ГУР, антиблокировочная и система курсовой устойчивости (20А);
• 67 – дворники (20А);
• 68 – электронный блок управления ДВС (20А);
• 69 – замок зажигания (10А);
• 73 – система подогрева кресел (20А);
• 74 – центральный замок (25А);
• 75 – муфта компрессора системы кондиционирования Mazda 3 BK электромагнитного типа (10А);
• 76, 77 – привода подъёма передних стекол справа и слева (30А);
• 78 – огни заднего хода, органы и приборы управления (10А);
• 81 – подсветка комбинации приборов и органов управления, противотуманки (7.5А).

Блок предохранителей в салонеКликните, чтобы увеличить

Реле

Реле силового блочка в салоне Mazda 3 BK защищают следующие электрические цепи:

• R1-R9, R15, R16, R20 – не задействованы;
• R10 – блокиратор переключения автоматической трансмиссии;
• R11, R12 – I и II скорость дворников лобового стекла;
• R13 – дальний свет передней оптики;
• R14 – габаритные огни Mazda 3 BK;
• R17, R18 – цепи блокирования и разблокирования дверных замков;
• R19 – дворники стекла сзади.

Схема тугоплавких предохранителей

В инструкции по эксплуатации даны подробные схемы расположения предохранителей, чтобы упростить их самостоятельную замену. Если вы не знаете причину, по которой не работают те или иные устройства, займитесь поиском перегоревшего автопредохранителя. Как это сделать, мы покажем на примере магнитолы, которая часто становится жертвой некорректного использования возможностей. Для начала надо разобраться, где находится предохранитель магнитолы Тойота Королла

Обратите внимание, что схемы для Королла 2008, Королла 150, Корона Премио (TOYOTA CORONA PREMIO), Эхо и более поздних моделей Авенсис, Рав 4 и ЛендКрузер 100 могут быть разными

Описание схемы предохранителей Королла (из документации)

Блок предохранителя находится в салоне со стороны пассажира в бардачке. Очень часто он выходит из строя не из-за неисправности автомобиля, а из-за попытки использования прикуривателя не по назначению. Преимущественно, в качестве источника питания. Если в этот момент будет играть магнитола, соответственно, автопредохранитель может сгореть.

Где находятся предохранители и реле Тойота Рав4 3 поколение

1. LHD: Блок реле №2
2. Блок реле №1
3. Блок предохранителей / Блок управления электрооборудованием кузова
4. Усилитель транспондера ключа
5. Блок управления блокировкой руля
6. Блок управления усилителем рулевого управления
7. Распределительный блок
8. Распределительный блок
9. Блок управления системой контроля давления в шинах
10. Реле ламп стоп-сигнала
11. Блок управления полным приводом
12. Реле автоматического стеклоочистителя
13. Блок управления блокировкой селектора коробки передач
14. Центральный блок управления подушками безопасности
15. Усилитель кондиционера
16. RHD: Реле стартера (ST) (Бензиновые двигатели, До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска) Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска)
17. RHD: Реле указателей поворота (аварийная сигнализация)
18. RHD: Блок управления противоугонной системой
19. RHD: Блок управления двойной блокировкой

Монтажный блок предохранителей в салоне, расположен со стороны водителя, в нижней части панели управления.

Описание

№	Имя	А	Назначение
1	—	—	Не используется
2	S−HTR	15	Подогрев сидений
3	WIP	25	Стеклоочиститель
4	RR WIP	15	Задний стеклоочиститель
5	WSH	15	Омыватель лобового стекла, омыватель заднего стекла
6	ECU−IG1	10	Вентилятор системы охлаждения, ABS, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне, система полного привода с электронным управлением распределением крутящего момента, система кондиционирования воздуха, блок кузовной электроники, люк, внутреннее зеркало с автоматическим затемнением, стоп-сигналы/габаритные огни, обогрев зоны покоя щеток стеклоочистителя лобового стекла, усилитель рулевого управления, система отмены включения сцепления, очиститель фар, автономный обогреватель салона, часы
7	ECU-IG2	10	Система кондиционирования воздуха, обогрев заднего стекла
8	OBD	7.5	Диагностический разъем
9	STOP	10	Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне
10	—	—	Не используется
11	DOOR	25	Блок кузовной электроники, центральный замок
12	ACC-B	25	Предохранители: «ACC», «CIG»
13	4WD	7.5	Система полного привода с электронным управлением распределением крутящего момента
14	FR FOG	15	Передний противотуманный свет
15	AM1	7.5	Система запуска
16	TAIL	10	Габаритный свет, освещение номерного знака, передний противотуманный свет, задний противотуманный свет
17	PANEL	7.5	Аудиосистема, подсветка панели приборов, часы
18	GAUGE1	10	Лампы заднего хода, система зарядки
19	D FR DOOR	20	Стеклоподъемники (передние двери)
20	RL DOOR	20	Стеклоподъемник (задняя левая дверь)
21	RR DOOR	20	Стеклоподъемник (задняя правая дверь)
22	S/ROOF	25	Люк
23	CIG	15	Предохранитель прикуривателя Тойота Рав 4
24	ACC	7.5	Аудиосистема, розетки, зеркала с электроприводом, блокировка селектора коробки передач, блок кузовной электроники, часы
25	—	—	Не используется
26	MIR HTR	10	Обогрев зеркал
27	PWR OUTLET	15	Розетка
28	—	—	Не используется
29	RR FOG	10	Задний противотуманный свет
30	IGN	7.5	Подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы/габаритные огни, система запуска
31	GAUGE2	7.5	Комбинация приборов

Снизу монтажного блока, расположены 2 блока реле.

Схема блока реле Тойота Рав 4

Описание

№	Имя	А	Назначение
1	POWER	30	Стеклоподъемники
2	DEF	30	Обогрев заднего стекла, предохранитель: «MIR HTR”
3	P/SEAT	30	Сиденье с электроприводом
Реле
R1	Зажигание (IG1)
R2	Отопитель (механический кондиционер) Перемычка (автоматический кондиционер)
R3	LHD: Указатели поворота (аварийная сигнализация)

Схема блока реле 2

№	Реле
R1	Стартер (ST CUT)
R2	LHD: Стартер (ST) (Бензиновые двигатели, До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска)LHD: Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска)
R3	Передний противотуманный свет (FR FOG)
R4	Задний противотуманный свет (RR FOG) Розетка (115V)
R5	Вспомогательное реле (ACC)
R6	Розетка (PWR OUTLET)

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен на левой стороне панели приборов, за крышкой.Дополнительный блок предохранителей находится под панелью приборов со стороны водителя, под крышкой.

Схема блока предохранителей №1

Назначение предохранителей в блоке предохранителей в салоне

№	название	ампер	схема
1	IGN	10	Система подушек безопасности SRS, датчик и измерители, система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
2	S / ROOF	20	Сдвижная крыша
3	RR FOG	7,5	Задний противотуманный фонарь
4	FR FOG	15	Передняя противотуманная фара, индикаторная лампа
5	AMI	25	Система пуска, предохранители «СИГ», «РАД №1»
6	ПАНЕЛЬ	7,5	Подсветка комбинации приборов, подсветка приборной панели, коробка передач с электронным управлением, мультиинформационный дисплей, подсветка перчаточного ящика, подсветка консольного ящика, очиститель фар, передняя противотуманная фара, система парковки TOYOTA
7	RR WIP	20	Задний дворник и омыватель
8	GAUGE2	7,5	Фонарь заднего хода, система регулировки угла наклона фар, указатель поворота и аварийная сигнализация
9	CIG	15	Зажигалка
10	HTR	10	Подогреватели сидений, система кондиционирования
11	–	–	–
12	РАД № 1	7,5	Аудиосистема, мультиинформационный дисплей, зеркала заднего вида с электроприводом, прибор и приборы, розетка
13	СИДЕНЬЕ PWR	30	Сиденье с электроприводом
14	ХВОСТИК	10	Задние фонари, габаритные огни, освещение номерного знака, освещение багажника, система автоматического управления освещением, передний противотуманный фонарь, задний противотуманный фонарь, комбинированный счетчик
15	OBD2	7,5	Бортовая система диагностики
16	P / ТОЧКИ	15	Розетка
17	ДВЕРЬ	25	Система блокировки дверей с электроприводом
18	WIP	25	Стеклоочиститель и омыватель передний, очиститель фар
19	ECU-IG	7,5	Электровентиляторы охлаждения, система зарядки, АБС, система стабилизации автомобиля, электроусилитель руля
20	S-HTR	20	Обогрев сидений
21	GAUGE1	10	Подсветка переключателей, мультиинформационный дисплей, интегральное реле, датчик и счетчики, система управления блокировкой переключения передач, коробка передач с электронным управлением, автоматическое антибликовое покрытие в зеркале заднего вида, дворники, стояночный тормоз
22	СТОП	15	Стоп-сигнал, система управления блокировкой переключения передач, ABS, установленный высоко стоп-сигнал, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
Реле
R1	–	–
R2	HTR	подогреватель
R3	СИДЕНЬЕ HTR	Подогрев сиденья
R4	IG1	Зажигание
R5	ХВОСТИК	Задний свет

Подпишитесь на наш youtube канал

№	название	ампер	схема
1	–	–	–
2	P-RR P / W	20	Стеклоподъемник
3	P-FR P / W	20	Стеклоподъемник
4	D-RR P / W	20	Стеклоподъемник
5	D-FR P / W	20	Стеклоподъемник
6	ЭБУ-В 1	7,5	Многорежимная механическая коробка передач
7	ТОПЛИВО OPN	10	Устройство открывания лючка топливного бака
8	FR DIC	20	Антиобледенитель переднего стекла, предохранитель “МИР ФИТР”
9	–	–	–
10	DEF I / UP	7,5	Кондиционер
11	ST	7,5	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, мультиинформационный дисплей, система запуска
12	МИР HTR	10	Обогрев наружного зеркала заднего вида
13	РАД № 2	15	Аудиосистема, мультиинформационный дисплей
14	DOME	7,5	Внутреннее освещение, личное освещение, освещение для ног, подсветка дверей, подсветка багажника, подсветка туалетного столика
15	ECU-B 2	7,5	Система кондиционирования, беспроводное управление замком дверей
16	СИДЕНЬЕ PWR	30	Сиденье с электроприводом

Автомобили с правым рулем

№	Реле
R1	Антиобледенитель переднего стекла (FR DEICER)
R2	Розетка питания (P / POINT)
R3	Передняя противотуманная фара (FR FOG)
R4	Стартер (ST)

Блоки под капотом

Монтажный блок

НA общей схеме обозначен как Блок 1. Расположен с левой стороны, рядом с аккумулятором.

Пример схемы с крышки блока

Схема

Расшифровка

А	Реле электро усилителя рулевого управления
В	Реле э/м муфты компрессора кондиционера
С	Реле звукового сигнала
D	Реле системы впрыска
Е	Реле №2 вентилятора радиатора
F	Реле №1 вентилятора радиатора
A	EMPS (50A) — электроусилитель рулевого управления
b	HEAD MAIN (40A) — фары
с	A/PUMP (50A) — управление двигателем (2ZZ-GE)
d	ALT (100А) система зарядки, обогреватель заднего стекла
е	H-LP CLN (30A) — омыватель фар
f	RDI FAN (30A) — вентиляторы радиатора и конденсатора
g	ABS №1 (30A) или VSC №1 (40А) — ABS
h	ABS №2 (40A) или VSC №2 (40A) — ABS
1	HEAD RH (15A) — правая фара
2	HEAD LH (15A) — левая фара
3	HORN (10A) — звуковой сигнал
4	HAZARD (10A) — указатели поворота и аварийная сигнализация
5	ALT-S (5A) — система зарядки
B	запасной
7	EFI (15A) управление двигателем, индикаторы режима работы АКПП, фары, внутреннее освещение, кондиционер с автоматическим управлением, магнитола, система предупреждения о не выключенном освещении, дистанционное управление центральным замком, ABS (VSC)
8	DOME (15A) часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, не выключенном освещении, дистанционное управление
9	АМ2 (30А) — цепь АМ2 замка зажигания
10	резервная цепь
11	резервная цепь
12	резервная цепь
12	резервная цепь

Блок 3

Устанавливается рядом с радиаторами и вентиляторами охлаждения.

Схема

Описание

1. Реле №1 вентилятора радиатора
2. Реле №2 вентилятора радиатора
3. Реле №3 вентилятора радиатора

Технические характеристики Lexus LX поколения III рест.

универсал

Внедорожник

• ширина 1 970мм
• длина 5 005мм
• высота 1 920мм
• клиренс 225мм
• мест 5

Двигатель	Название	Топливо	Привод	Расход	До сотни	Макс. скорость
4,5 АТ (272 л.с.)	Executive 1	ДТ	Полный	8,5 / 11,2	8,6 с	210 км/ч
4,5 АТ (272 л.с.)	Executive	ДТ	Полный	8,5 / 11,2	8,6 с	210 км/ч
4,5 АТ (272 л.с.)	Standart	ДТ	Полный	8,5 / 11,2	8,6 с	210 км/ч
5.7 AT (367 л.с.)	570 Luxury+	АИ-95	Полный	10,9 / 20,2	7,7 с	220 км/ч
5.7 AT (367 л.с.)	570 Luxury21+	АИ-95	Полный	10,9 / 20,2	7,7 с	220 км/ч
5.7 AT (367 л.с.)	570 Luxury8S+	АИ-95	Полный	10,9 / 20,2	7,7 с	220 км/ч
5.7 AT (367 л.с.)	570 Premium+	АИ-95	Полный	10,9 / 20,2	7,7 с	220 км/ч

Ищите отзывы о Lexus LX? Посмотреть отзывы о Lexus LX

Моторный отсек

Правая часть подкапотного пространства (по движению авто) содержит монтажный блок, где расположены плавкие перемычки к остальным электроцепям и узлам автомобиля

.

Назначение их следующее:

Показатель силы тока	Название контура, защищаемого контроллерами	Номер разъема на схеме
20А	Аудиосистема	1
10А	Электроника кузова, беспровод. упр-ние, руль, давление в шинах, часы, багажное отделение (крышка)	2
10А	Свет в салоне, багажнике, подсветка зеркал	3
–	–	4
20А	Подогрев щеток в покое	5
–	–	6
7,5А	Противотуманка	7
30А	Аудиосистема	8
30А	Стартер	9
20А	Элементы с маркировкой «EFI №1», «EFI №2», впрыск топлива	10
–	–	11
15А	Элементы с маркировкой «METER», «IGN», «A/B», впрыск топлива	12
10А	Сочетания узлов	13
7,5А	Стартер, предохранитель с маркировкой «IG2»	14
10А	Кондиционирование, система определения пассажира на переднем сидении, «умная система» входа и старта	15
10А	Блокирование руля	16
30А	Элементы с маркировкой «DOME», «ECU-B №1», «RADIO»	17
10А	Клаксон	18
10А	Устройство импульсного впрыска	19
20А	Расходование воздуха, топливонасос, контроллер кислорода сзади	20
7,5А	Показатель электротока	21
10А	Подогрев зеркал, впрыск топлива	22
10А	Контроллер воздухораспределения, VSV, ACIS VSV	23
10А	Впрыск топлива	24
10А	Освещение дальнее левое, детектор дальнего	25
10А	Освещение дальнее правое	26
–	–	27
10А	Фара ближнего слева	28
10А	Фара ближнего справа	29
30А	Охлаждающая двигатель установка	30
50А	Контроль кондиционирования	31
50А	Дневное освещение, элементы с маркировкой «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI»	32
30А	Отопление дополнительное	33
30А	Отопление дополнительное	34
30А	Обогреватель стекла сзади, элементы с маркировкой «MIR HTR»	35
30А	VSC	36
30А	Охлаждение	37
50А	VSC	38
80А	ЭУР	39
120А	Элементы с маркировкой «ABS №1», «ABS №2», «PTC HTR №1», «PTC HTR №2», «DEICER», «HTR», «RDI FAN», «CDS FAN», «FOG FR», «DEF»	40
5А	Очистители стекол и дождевой контроллер	41
10А	Запасные контроллеры	42
20А	43
30А	44
Реле
Система управления мотором (EFI-MAIN №2)	R1
Зажигание (IG2)	R2
Топливонасос (C/OPN)	R3
Переключатели	R4
Световая техника (H-LP)	R5
Упр-ние мотором (EFI-MAIN №1)	R6
Подогрев стекла сзади (DEF)	R7
Контроль дневного света	M1
