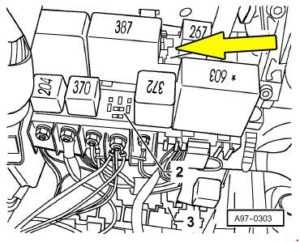

8-ми разъемный монтажный блок
Данный блок реле располагается за центральным распределительным устройством. Вот его схема.
Описание схемы
| 1 | Реле электромагнитных клапанов – ABS с ESP – J106 |
| 2 | Реле вентилятора радиатора (2-я скорость) – J101 |
| 3 | Реле вентилятора радиатора – J26 Реле прокачки ОЖ после выкл. двигателя -J151 |
| 4 | Реле включения вентилятора радиатора – J138 |
| 5 | Не используется |
| 6 | Реле компрессора пневмоподвески – J403 (Allroad) |
| 7 | Реле гидравлического насоса – ABS с ESP – J105 |
| 8 | Реле запорного клапана охлаждающей жидкости – J541 |
| 14 | Термо-предохранитель регулировки сиденья водителя – S44 (Allroad) |
| 15 | Предохранитель 12В разъема – S184 |
| 16 | Термо-предохранитель передних стеклоподъемников – S37 |
| 17 | Термо-предохранитель задних стеклоподъемников – S43 |
| 18 | Предохранитель блока ABS – S123 |
| 19 | Предохранитель вентилятора радиатора – S42 |
| 20 | Предохранитель блока управления вентилятора радиатора – S142 |
| 21 | Термо-предохранитель регулировки сиденья водителя – S44 Предохранитель вентилятора радиатора – S42 (Allroad) |
| 22 | Предохранитель пневмоподвески – S110 (Allroad) |
| 24 | Термо-предохранитель регулировки сиденья пассажира – S80 |
Расшифровка блока предохранителей Ауди А6 С5
В этой статье будет показано, где находятся все предохранители и реле в Ауди А6 С5, как их менять и за какую из схем они отвечают. Если у вас что-то не работает в автомобиле, то первым делом смотрите состояние предохранителя и если он исправен, только потом начинайте искать причину в узле или проводке.
Лично у меня в Audi A6 C5 была проблема в прикуривателе, который перестал работать. После того как я в блоке отыскал предохранитель на эту цепь, оказалось что он перегорел.
После его замены, все заработало в штатном режиме.
Если быть точнее, то в автомобилях Audi A6 и Audi A6 Avant 1997 — 2004 года выпуска с целью исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи изначально защищены плавкими предохранителями.
Электросхема ауди а6 с5
Где на Ауди А6 С5 находится под панелью и как заменить реле поворотов и аварийки? Под передней панелью во время движения слышен учащённая работа реле прерывателя указателей поворот/аварийка, но указатели работают исправно и аварийка при включении тоже!
При включении левого поворота или кнопки аварийки стрелка(левая) на панели приборов не горит, или мигает как попало(похоже как плохой контакт) лампочка — светодиод. Визуально пайка.
Оставил машину, через две недели попытался завести, не вышло. Аккумулятор сел, зарядил. Включаю зажигание, горят все поворотники не моргая, короче тупо горят.
Не загорается правый указатель поворота на приборной панели. Поворотник работает.
Ты с этой проблемой не одинок. Реле поворотов частенько выходит из строя. Прежде чем менять попробуй для начала пошаманить с наждачкой (почистить контакты).
Реле поворотов/аварийки на Ауди А6 С5 находится в кнопке аварийной остановки (в кнопке аварийки).
Сними панельку, вытащи кнопку-реле, тонкой отверткой вскрой и мелкой наждачкой чистони контакты в указанных на фото местах!
Нужно чистить эти контакты мелкой наждачной бумагой (подлезть трудно но можно)
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Подключение
Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:
Автомагнитола для Ауди А6 и других моделей и схема подключения
А это другая схема:
Автомагнитола для Ауди А6
Распиновка
Что касается распиновки, то она выглядит следующим образом:
- На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
- На 5 идет провод усилителя;
- Антенна или подсветка на 6;
- На 7 постоянное питание;
- На 8 – минусовой провод.
Автомагнитола delta audi
Что касается динамиков, то проводку надо соединять с ними так:
- 5/6 разъемы – это фронт/правый;
- 7/8 – фронт/левый.
Если подключается внешний усилитель, то общая картина будет выглядеть так:
- Разъемы 1/2 – тыловая акустика;
- В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
- 4/5 – фронтальная акустика;
- 6 – питание.
Адаптер
Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.
Специальный адаптер и схема его подключения
Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).
Читать дальше: Как посмотреть пароль в приложении одноклассники
Автомагнитолы audi a3
Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.
Audi a4 b6 автомагнитола
Штатные автомагнитолы при подключении могут нуждаться в вводе кода. Ниже приводится инструкция, как и что делать:
- Включаем автомагнитолу;
- На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
- Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
- Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.
- После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
- Магнитола должна включиться.
Audi chorus автомагнитола
Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5
В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5
Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.
1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А
Дополнительные места расположения предохранителей и реле
A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок
14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)
Центральное распределительное устройство с блоком реле
13-ти разъемный монтажный блок
Монтажный блок в водоотводящем коробе
Блок предохранителей и реле в багажном отделении Audi A6 C6
Данный блок находится слева под обшивкой, там где находится домкрат. Подробнее в видео.
Общая схема
8 — Реле обогревателя заднего стекла, 9 с 2006: Реле топливного насоса дополнительного отопителя, 10 — Реле топливного насоса.
Расшифровка
| № | Защищаемая цепь |
| Черный блок предохранителей | |
| 1 | 30A Digital/ Signal Processing (DSP)/ BOSE усилитель |
| 2 | 5A MMI, антенный усилитель |
| 3 | 30A Электромеханический стояночный тормоз, левый мотор |
| 4 | 30A Электромеханический стояночный тормоз, правый мотор |
| 5 | 20A Розетка в багажнике |
| 6 | 5A Аккумулятор система распределения питания |
| 7 | 20A Блок интеллектуального распределения питания (свет справа) |
| 8 | 5A Блок интеллектуального распределения питания сзади |
| 9 | 30A Блок интеллектуального распределения питания сзади (свет слева) |
| 10 | 35A Стеклоподъемники (правая сторона автомобиля) |
| 11 | 5A Модели с левосторонним расположением органов рулевого управления: помощь при парковке. 20A Модели с правосторонним расположением органов рулевого управления: передний прикуриватель |
| 12 | 20A Задний прикуриватель |
| Коричневый блок предохранителей | |
| 1 | 5A Видеокамера парковки задним ходом |
| 2 | 30A Дверь багажника с электроприводом |
| 3 | 30A Дверь багажника с электроприводом |
| 4 | 20A Дверь багажника с электроприводом |
| 5 | 5A Антенный усилитель |
| 6 | 5A ТВ-тюнер |
| 7 | 5A Блок интеллектуального распределения питания (комфорт) |
| 8 | 20A Автономный отопитель |
| 9 | 5A Цифровой тюнер |
| 10 | 15A Блок управления тягово сцепным устройством |
| 11 | 15A Тягово сцепное устройство (левый фонарь) |
| 12 | 15A Тягово сцепное устройство (правый фонарь) |
Блок предохранителей и реле в багажнике
Данный блок расположен справой стороны багажного отделения, там же где расположен домкрат. Для доступа к нему необходимо убрать боковую обшивку багажника и открыть защитную пластиковую крышку.
Фото блока предохранителей и реле в багажнике с правой стороны Audi A6 C6
| № на схеме | Номинал предохранителя | Защищаемая цепь |
|---|---|---|
| Черный блок предохранителей | ||
| 1 | 30 А | Усилитель BOSE/Digital Signal Processing (DSP) |
| 2 | 5 А | MMI, усилитель антенны |
| 3 | 30 А | Ручник (стояночный тормоз электромеханический): Левый мотор |
| 4 | 30 А | Ручник (стояночный тормоз электромеханический): Правый мотор |
| 5 | 20 А | Розетка в багажнике |
| 6 | 5 А | (АКБ) Аккумулятор — система управления питанием / энергией |
| 7 | 20 А | Интеллектуальный модуль распр-ия мощности сзади (свет справа) |
| 8 | 5 А | Интеллектуальный модуль распр-ия мощности сзади |
| 9 | 30 А | Интеллектуальный модуль распр-ия мощности сзади (свет слева) |
| 10 | 35 А | Стеклоподъемники (Справой стороны) |
| 11 | 20 А | В автомобилях с левым рулевым управлением: помощь при парковке (Акустическая система парковки) |
| 5 А | В автомобилях с правым рулевым управлением: передний прикуриватель | |
| 12 | 20 А | Прикуриватель задний |
| Коричневый блок предохранителей | ||
| 1 | 5 А | Видеокамера заднего хода (праковка) |
| 2 | 30 А | Крышка/ Дверь багажника с электрическим приводом (Avant) |
| 3 | 30 А | Крышка/ Дверь багажника с электрическим приводом (Avant) |
| 4 | 20 А | Крышка/ Дверь багажника с электрическим приводом (Avant) |
| 5 | 5 А | Усилитель антенны |
| 6 | 5 А | (TV-tuner) ТВ-тюнер |
| 7 | 5 А | Навигация |
| 8 | 20 А | Автономный отопитель (фен, webasto) |
| 9 | 5 А | Цифровой тюнер (Digital tuner) |
| 10 | 15 А | (Фаркоп) Блок управления тягово-сцепным устройством |
| 11 | 15 А | (Фаркоп) Тягово-сцепное устройство (свет слева) |
| 12 | 15 А | (Фаркоп) Тягово-сцепное устройство (свет справа) |
Обозначение Реле в багажном отсеке
| № на схеме | Защищаемая цепь |
|---|---|
| 8 | Реле подогрева заднего стекла (обогреватель заднего ветрового стекла) |
| 9 | На авто с 2006 г.в.: Блок реле топливного насоса доп. отопителя |
| 10 | Реле Бензонасоса (топливный насос) |
Видео по решению проблем с электромеханическим ручником Ауди А6 С6
В данном видео (на русском) рассмотрена проблема с мигающим значком Parking brake на панели приборов и самом переключателе тормоза, наглядно продемонстрировано месторасположение предохранителей электроручника.
Предохранители Audi A6 C5
Для исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи защищены плавкими предохранителями. Используются предохранители с «ножевыми» контактами. Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание. Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
Откройте крышку, для этого вставьте отвертку плоской стороной книзу в прорезь и нажмите на крышку.
Перечень задействованных предохранителей находится на внутренней стороне крышки ящика предохранителей.
Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.
У дизельного двигателя TDI, предохранитель устройства предварительного прогрева находятся в так называемом “блоке Е” слева за перегородкой моторного отсека, под ветровым стеклом.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Снятие предохранителя из блока предохранителей
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Бежевый/ светло-коричневый |
| 7.5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Установите на место крышку блока предохранителей.
Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Расположение предохранителей на блоке
Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.
| Защищаемые предохранителями цепи | ||
| № | Ток, A | Потребитель тока |
| 1 | 5 | Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Очистители фар, освещение |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации |
| 6 | 5 | Центральная блокировка замков |
| 7 | 10 | Блок управления ABS, выключатели стоп-сигнала и педали сцепления |
| 8 | 5 | Телефон, Telematik |
| 9 | 10 | Обогрев зеркал |
| 10 | 5 | Автоматический корректор света фар |
| 11 | 10 | Круиз-контроль при автоматической коробке передач Multitronic |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья |
| 15 | 10 | Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации |
| 16 | 5 | Электронная система стабилизации |
| 17 | 10 | Навигационная система |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 / 15 | Ближний свет правый, корректор наклона правой фары |
| 21 | 10 / 15 | Ближний свет левый, корректор наклона левой фары |
| 22 | 5 | Габаритные и стояночные огни правые |
| 23 | 5 | Габаритные и стояночные огни левые |
| 24 | 25 | Стеклоочистители, насос омывателя, реле интервалов времени |
| 25 | 30 | Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк |
| 26 | 30 | Обогрев заднего стекла |
| 27 | 15 | Обогрев рулевого колеса |
| 28 | 20 | Топливный насос |
| 29 | 20/30 | Электронные системы двигателя |
| 30 | 20 | Подъемно-сдвижная панель люка крыши |
| 31 | 15 | Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида |
| 32 | 20 | Электронные системы управления двигателем |
| 33 | 15 | Прикуриватель |
| 34 | 15 | Электронные системы управления двигателем |
| 35 | 30 | „Плюс” продолжительного электропитания прицепа |
| 36 | 15 | Противотуманные фары, задние противотуманные фонари |
| 37 | 20 | Телефон, радио |
| 38 | 20 | Светильник багажника, центральная блокировка замков |
| 39 | 15 | Аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | Антиблокировочная система / система электронной стабилизации |
| 42 | 25 | Система электронной стабилизации |
| 43 | 5 | Контакты S (радио) |
| 44 | 30 | Обогрев сидений |
Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
Замена предохранителей на Ауди А6
Несмотря на широкий модельный ряд Ауди А6, процесс замены предохранителей подобный, идентичный.
Подготовительный этап:
- Набор плавильных элементов для установки;
- Пинцет для извлечения модулей с места монтажа;
- Отвертка с плоским наконечником,
Последовательность действий при замене в салоне автомобиля:
- Помещаем техническое средство в периметр ремонтной зоны, фиксируем задние колеса противооткатными башмаками, активируем стояночный тормоз;
- Открываем водительскую дверь (для С2, С3, С5) с торца торпеды отщелкиваем технологическое окно монтажного блока. По порядковому номеру модуля, который указан на тыльной стороне крышки, извлекаем элемент;
- На штатное место вставляем исправный, новый, закрываем крышку.
Для моделей Ауди А6 (С6, С7) нужно демонтировать крышку монтажного блока с торца торпеды, справа.
В случае возникновения необходимости замены блока целиком нужно отверткой открутить два винта, которые фиксируют блок к корпусу торпеды. А также, дополнительно отсоединить колодки с проводами. Не забываем обесточить транспортное средство, предварительно отсоединив силовые клеммы от аккумуляторной батареи.
Для замены в моторном отсеке необходимо:
- Заглушить мотор, открыть капот. В области жабо справа вмонтирован монтажный блок с реле – коммутаторами;
- Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру;
- На штатное место устанавливаем новые модули, собираем конструкцию вновь.
Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в сети.
После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе.
Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.
Средний ресурс эксплуатации оригинальных предохранителей на Ауди А6 – 65 – 80 тыс. км.
Источники
- https://vsepredohraniteli.ru/audi/a6-c5-predohraniteli-i-bloki-rele.html
- http://webavtocar.ru/blok-predoxranitelej-audi-a6-c5.html
- https://avto-fresh.com/audi/skhema-predokhranitelei-i-rele-audi-a6-c5-allroad-s6-rs6-1997-2005/
- https://allvag.ru/forums/audi-a6-c6-karta-predoxranitelej
- https://zapchasti.expert/predoxraniteli/predoxraniteli-audi-a6.html
13-ти разъемный монтажный блок
p, blockquote 21,0,0,1,0 —>
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
| 1 | Реле звукового сигнала — J4 (телематика — USA) |
| 2 | Реле подключения генератора — J442 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, переключение света — J549 (специальные автомобили) |
| 3 | Разделительное реле солнечной батареи -J309 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, сигнализация дальним светом — J461 (специальные автомобили) |
| 4 | Реле блокировки стартера -J207 Реле блокировки стартера и свет заднего хода — J226 |
| 5 | Реле магнитной муфты — J44 Реле автономного отопителя — J8 |
| 6 | Реле противотуманного света — J5 Реле топливного насоса — J17 (двигатели TDI) |
| 7 | Блок управления многофункционального рулевого колеса — J453 |
| 8 | Блок управления многофункционального рулевого колеса — J453 |
| 9 | Устройство контроля ламп — J123 |
| 10 | Устройство контроля ламп — J123 |
| 11 | Блок управления функции складывания зеркал — J351 |
| 12 | Блок управления функции складывания зеркал — J351 |
| 13 | Блок управления Servotronic — J236 |
| 14 | Предохранитель таксометра — S182 Предохранитель E — S201 (полицейские автомобили) Предохранитель реле гидравлического насоса — S279 (Allroad) |
| 15 | Не используется |
| 16 | Предохранитель охранной сигнализации — S57 (такси) Предохранитель B — S202 (полицейские автомобили) |
| 17 | Предохранитель таксометра и охранной сигнализации — S183 (такси) Предохранитель C — S203 (полицейские автомобили) Предохранитель рации — S253 (специальные автомобили) Предохранитель противотуманных фар — S28 (дневные ходовые огни — Канада) |
| 18 | Установлено в любом свободном месте Реле подключения генератора — J442 (специальные автомобили) Блок управления охранной сигнализацией II — J430 (такси) Реле световой сигнализации — J182 (полицейские автомобили) Разделительное реле солнечной батареи -J309 (такси) |
Winca C102
Специально разрабатывалась для Audi A6 (1997-2004), поэтому поддерживает весь набор функций. Первое впечатление производит отзывчивая 8-дюймовая сенсорная панель с приятным дизайном. С технической точки зрения Winca C102 – это полноценное встроенное устройство с расширенным набором функций, оснащено процессором ARM Cortex A8 (что очень солидно), музыку и фильмы воспроизводит с флеш-накопителей и дисков.
Штатная магнитола Winca C102
В классический набор возможностей входит GPS, полный набор мультимедиа, подключение спутникового ТВ
Обратите внимание, что это не Андроид-система, и не поддерживаются мобильные стандарты. Соответственно, дополнительные возможности навигации
При этом есть разъем для установки внешнего 3G-модема. К преимуществам можно отнести простую установку в штатный разъем без каких-либо рамок. Стоимость такого устройства составляет около $600.
