Блок предохранителей Лада Веста с описанием, схемой и где находится

Лада Веста оборудована множеством электроприборов, каждый из которых уязвим к перепадам напряжения. Для защиты потребителей в цепи каждого из них имеется предохранитель, и если он по какой-то причине перегорит, то его придётся заменять, иначе электроприбор работать не будет. Только для начала нужно отыскать блок предохранителей Лада Веста.

Зачем нужны предохранители?

Плавкие предохранители – это элементы электрической цепи, защищающие приборы от перепадов напряжения. Состоят они из пластикового корпуса, двух контактов и рабочего элемента.

Принцип их работы прост: каждый элемент имеет рабочее напряжение, и если это значение будет превышено – он сразу перегорит и цепь разомкнётся. Фактически защитный компонент принимает удар на себя, уберегая электроприборы от поломки. Его покупка обходится гораздо дешевле, чем замена одного или нескольких потребителей, которые ко всему прочему могут влиять на управление автомобилем.

Интересно!

Прикуриватель в Lada Vesta имеет предохранитель, перегорающий чаще других. Обычно причина тому – подключение устройств с большим током потребления или сразу нескольких приборов через тройник.

Блок предохранителей Лада Веста с описанием (моторный отсек

Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.

Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.

Схематическое расположение

Содержимое этого монтажного блока выглядит следующим образом:

На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:

К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже. Таблица цепи предохранителей Таблица предохранителейПримечание: в зависимости от комплектации некоторые элементы могут отсутствовать.

Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека: Таблица с обозначениями реле

Блок предохранителей Лада Веста с описанием (салон)

Этот монтажный блок расположен в привычном для водителей месте – возле левой ноги. Собственно, пространство вокруг кнопки открывания багажника и регулировщика света фар является крышкой монтажного блока.

Для начала вытащите пластиковые фиксаторы (гвоздики), которые крепят крышку к обивке. Один из них расположен со стороны замка зажигания, другой в левой нижней части крышки (может отсутствовать на некоторых авто). Далее поверните 3 пластиковые ручки внизу и потяните крышку, рассоединив все держатели.

Схематическое расположение

В монтажном блоке салона Вы увидите такую картину:

На заметку!

В нижнем правом углу расположены запасные предохранители Лада Веста.

Схематически блок выглядит так:

Схематичное расположение предохранителейРасшифровывается это следующим образом: Расшифровка запасных предохранителей Расшифровка запасных предохранителей Расшифровка запасных предохранителей Расшифровка запасных предохранителей Расшифровка запасных предохранителейРеле, которые присутствуют в салоне: Обозначения рыле в салоне Кузовной разъем Схема расположений кнопок на руле

Замена предохранителя

В одной из таблиц найдите устройство, которое перестало работать – рядом будет стоять обозначение предположительно перегоревшего элемента. Заодно Вы поймёте, где находится блок предохранителей.

Откройте крышку блока, отыщите и извлеките проблемный предохранитель, ориентируясь по схемам. Такой же алгоритм касается вышедшего из строя реле.

Если контакт внутри оборван, значит, он перегорел. Однако это не всегда заметно, поэтому лучше сделать прозвонку тестером.

Важно!

Перед заменой обязательно выясните причину перегорания.

Новый защитный компонент должен соответствовать всем характеристикам старого: такой же формат, цвет и обозначение предельной силы тока.

Заключение

Используя схемы и таблицы с обозначениями предохранителей и реле Лада Веста, можно легко находить перегоревший элемент. Останется только открыть соответствующий блок и произвести замену.

В этом видео автор описано где находится блок предохранителей Лада Веста и как снять крышку.

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт

Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Электрическая схема гранта задней части ВАЗ 2190

Схема электрооборудования задней части автомобиля: 1-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3-боковой указатель поворотов правый; 4-боковой указатель поворотов левый; 5-датчик ручного тормоза; 6-элемент обогрева заднего стекла; 7-плафон освещения салона; 8-выключатель в ремне безопасности водителя; 9-фонарь освещения багажника; 10-модуль электробензонасоса; 11-фонарь правый; 12-электродвигатель блокировки багажника; 13-выключатель плафона освещения салона; 14-дополнительный сигнал торможения; 15-фонарь левый; 16-колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17-колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18-колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19-колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20-блок управления надувных подушек безопасности; 21-колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Схема реле и предохранителей ВАЗ 2110

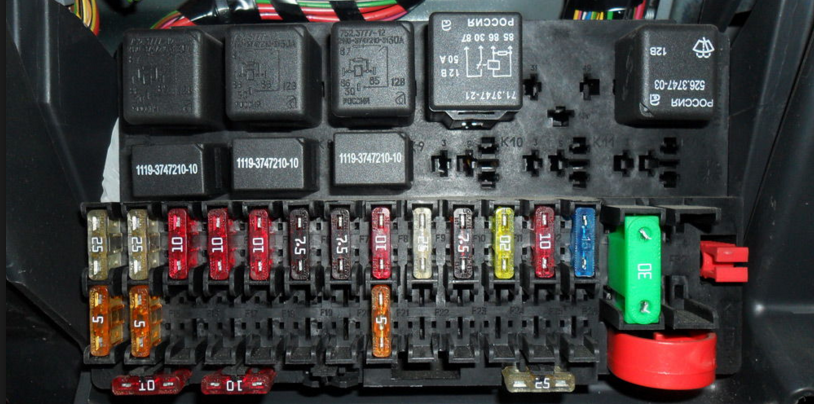

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле Назначение
К1 Исправность ламп
К2 Очиститель переднего стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Ближний свет
К5 Включение дальних фар
К6 Дополнительное реле стартера
К7 Обогрев заднего стекла
К8 Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителя Сила тока (ампер) Описание предохранителей
F1 5 Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2 7,5 Ближняя левая фара
F3 10 Дальняя левая фара
F4 10 Правый противотуманный свет
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа или розетка
F7 20 Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8 20 Обогрев заднего стекла. Включение обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10 20 Резерв
F11 5 Правый габаритный свет
F12 7,5 Правый ближний свет
F13 10 Правый дальний свет. Контрольная лампа включения дальнего света
F14 10 Левый противотуманный свет
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18 25 Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20 7,5 Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Блок предохранителей Лада Веста с описанием (моторный отсек

Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.

Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.

Схематическое расположение

Содержимое этого монтажного блока выглядит следующим образом:


Монтажный блок

На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:


Схема предохранителей Лада Веста

К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.

Таблица цепи предохранителей Таблица предохранителей Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.

Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека:

Таблица с обозначениями реле

Почему перегорают предохранители?

Если вставка перегорает снова, то в электрической цепи случилась какая-то проблема. Случиться такое может по трем причинам:

  • Бракованный предохранитель. Часто ложные срабатывания происходят с плавкими вставками дешевого китайского производителя. При перегаре нити, достаточно просто заменить вставку новой, но следует быть готовым к тому, что замена предохранителя на аналогичный через некоторое время приведет к аналогичному результату.
  • Перегрузка в цепи. К примеру, использование слишком мощных приборов в прикуривателе создает перегрузку – превышение тока в электрической цепи номинал предохранителя. Следует быть осторожным с такими приборами, так как они могут стать причиной пожара.
  • Короткое замыкание. Проводка автомобиля может перебиться о металлические части. К примеру, если цепь фары с плюсом и минусом протрутся о какое-нибудь металлическое крепление или кронштейн в подкапотном пространстве, то возникнет замыкание: ток в цепи резко возрастет, и плавкая вставка сгорит. Нередко, короткие замыкания в цепях возникают в результате непрофессионального вмешательства при установке дополнительного оборудования, к примеру, автомобильной сигнализации.

Автомобильные предохранители и их классификация

На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей. Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки.

Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.

Выбирая автомобильный предохранитель, следует обратить внимание на размер:

Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.

Схемы ЦБКЭ

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

Читать дальше: Проверка регулятора напряжения генератора калина

_x000D_

  • _x000D_
  • место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке; _x000D_
  • место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке _x000D_

_x000D_

Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

_x000D_

  • _x000D_
  • место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке; _x000D_
  • место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке _x000D_

_x000D_

После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).

С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.

Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно. А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta). А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta)

А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta).

Демонтаж переднего бампера

Учитывая массивность и эстетическую составляющую этого элемента в экстерьере, демонтаж переднего бампера следует выполнять осторожно и строго по инструкции. Прежде всего необходимо отсоединить и убрать из-под капота аккумуляторную батарею. Затем головкой «на 10» откручиваются 2 болта крепления блока воздушного фильтра, удерживающие также и верхнюю часть бампера

Затем головкой «на 10» откручиваются 2 болта крепления блока воздушного фильтра, удерживающие также и верхнюю часть бампера

Прежде всего необходимо отсоединить и убрать из-под капота аккумуляторную батарею. Затем головкой «на 10» откручиваются 2 болта крепления блока воздушного фильтра, удерживающие также и верхнюю часть бампера.

Снимаются регистрационные номера, под которыми находятся 2 винта крепления бампера к центральной балке. Г-образным ключом TORX «на 20» откручиваются эти 2 винта и по 2 таких же самореза, которыми бампер крепится к крыльям, в колёсных арках.

Затем Г-образным TORX «на 30» откручиваются 4 винта крепления нижней части бампера, и TORX-20 – ещё по 2 винта крепления к щиткам по бокам с каждой стороны.

После это бампер поочерёдно с каждой стороны со стороны колёсных арок тянут по направлению вперёд до выхода его защёлок из посадочных гнёзд.

Бампер остаётся висеть на верхних четырёх болтах под ключ TORX-30, из которых центральный (напротив скобы капотного замка) откручивается в последнюю очередь, удерживая при этом бампер от падения, после чего аксессуар полностью отсоединяется от автомобиля.

Данную ситуацию целесообразно использовать для попутной очистки радиатора от насекомых и мусора.

Как проверить предохранитель?

Если у Вас упали подозрения на какой то нерабочий предохранитель, то его необходимо в первую очередь проверить. Можно проверить двумя способами:

  • на глаз (смотрим на контакт предохранителя, цел он или оборван) но этот метод не всегда действенен, т.к. обрыв может быть на ребре предохранителя, где его можно просто-напросто не увидеть.
  • Тестером. Ставим тестер положение сопротивления и позваниваем контакты.

Если у вас в итоге перегорел какой-то из предохранителей, то его необходимо заменить. Но прежде, вам необходимо установить причину выхода предохранителя из строя, будь то короткое замыкание, либо высокие нагрузки. Так же завод изготовитель настоятельно не рекомендует устанавливать предохранители номиналом выше, чем оговорено выше в таблице, т.к. предохранитель защищает провод, а не сам электрический потребитель.

При установке предохранителя номиналом выше — чем положено, возможен риск возгорания автомобиля. Главная страница

Блок предохранителей и реле в отсеке двигателя Lada Vesta находится возле аккумулятора.

Чтобы добраться до блока отожмите оба фиксатора и сможете открыть крышку.

Фиксаторы очень хрупкие, важно аккуратно это сделать, не сломать!

Схема расположения предохранителей указана под капотом Vesta (она может отличаться в зависимости от комплектации).

Ниже расшифровка предохранителей и реле:

Блок предохранителей и реле салона Lada Vesta располагается в левой стороне приборной панели.

Чтобы добраться до этого блока Vesta необходимо повернуть три пластиковые ручки, они держат крышку внизу. Потяните низ крышки, разожмите верхние держатели, двигая их к приборной панели, снимите крышку самого блока.

Для того, чтоб крышка лучше держалась, были применены фиксаторы держатели обивки. Поэтому, прежде чем снять крышку блока, снимите фиксатор держателя обивки. Установите ее на штатные места, а крепления дополнительно зафиксируйте.

Схема расположения предохранителей и реле в блоке, который находится в салоне Lada Vesta.

Обозначения + описания предохранителей и реле Lada Vesta:

Описание реле в блоке, которое находится под приборной панелью Vesta:

Обозначение предохранителей и реле Лада Веста

Расположение блока предохранителей и процесс их замены на Лада Веста

Замена предохранителей в авто – обычное дело, ради которого уж точно не стоит гнать автомобиль в сервис. Естественно, владельцам Лада Веста также придется пройти через данную процедуру.

Внешний вид крышки, закрывающей в Лада Веста блок предохранителей.

Сам процесс предельно прост. Для начала потребуется приготовить автомобиль к работе, подняв капот и, посредством использования гаечного ключа, сняв клемму провода с АКБ. Затем потребуется демонтировать крышку, закрывающую предохранители. Располагается она слева от рулевой колонки.

Крышка откидывается вниз. Снять ее несложно.

Работать необходимо предельно осторожно, дабы не сломать пластиковые фиксаторы. Если в ходе работы используется острие ножа или отвертка, чтобы отогнуть крышку, их следует обмотать тканью во избежание царапин на поверхности крышки

Сборка производится в обратном порядке до характерного щелчка пластиковых зажимов.

На фото видны пластиковые зажимы, которые требуется оставить в целости.

Компоненты для Лада Веста

Замена предохранителей плавикового типа должна осуществляться на те элементы, виды которых допускаются для Лада Веста. Их выпускают производители, обладающие соответствующим заключением от АвтоВАЗа, с нанесенной маркировкой, обозначенной в таблицах I, II и III.

Расположение предохранителей и реле в монтажном блоке салона Лада Веста.

Таблица I

В данной таблице дана расшифровка электрических цепей, которые защищены посредством установки плавких элементов. Данные предохранители находятся в монтажном блоке. В таблице представлены все типы реле и предохранителей, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица II

Таблица II показывает те реле, что стоят в монтажном блоке. В ней представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица III

Эта таблица показывает все электрические цепи, которые защищаются предохранителями, что стоят в блоке непосредственно подкапотного пространства. В таблице представлены все типы электрических цепей, что имеются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица IV

В указанной таблице подремонтированы реле, что находятся в монтажном блоке подкапотного пространства. В таблице представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Ограничения для Лада Веста

Применение элементов, которые отличаются по силе тока (ее номиналу) от тех, что рекомендованы в таблицах под номером I и III, не допускается. Причина – возможное замыкание электроцепи с вероятным последующим воспламенением автомобиля. Для обнаружения дефектного предохранителя необходимо сверить вышедшие из строя электрические цепи Весты, что защищаются указанным компонентом.

Расположение предохранителей и реле в монтажном блоке моторного отсека Лада Веста.

Предохранитель прикуривателя

Одно из самых часто перегорающих предохранителей — предохранитель прикуривателя. Причина его частого перегорания проста: используются потребители с большим током потребления нежели позволяет предохранитель: либо подключены сразу несколько энергопотребителей через «тройник» либо используется достаточно мощный компрессор для подкачки колес. Так же возможен вариант замыкания цепи во время надевания в гнездо прикуривателя патрона стороннего потребителя: зарядка для телефона, радар-детекор.

Где находится предохранитель прикуривателя?

Предохранитель прикуривателя находится в монтажном блоке под панелью по левую сторону от руля. Чтобы открыть панель для доступа к предохранителям, вытащите черные шляпки гвоздиков заглушки использую ногти или сторонние острые предметы, отсоедините клипсы, потяните за низ заглушки. Предохранитель прикуривателя находится под номером F41 и имеет номинал 20А. Тип предохранителя: JCase Так же прикуриватель имеет отдельное реле К8.

LADA VESTA. ДИАГНОСТИЧЕСКИЕ КАРТЫ КОНТРОЛЛЕРА М86 ДВИГАТЕЛЯ 21129 ЕВРО-5

Карта А-4

Проверка главного реле и силовой цепи

Описание цепи

При включении зажигания напряжение с выключателя зажигания подается на контакт «Х1.1/А5» контроллера. Контроллер через контакт «X1.1/J3» включает главное реле, через которое напряжение питания поступает на контакты «Х1.1/L3» и «Х1.1/К3» контроллера, а также на датчики и некоторые управляемые устройства (клапан продувки адсорбера, форсунки, реле).

Описание проверок

1 На контакт «Х1.1/А5» контроллера напряжение подается с выключателя зажигания.

2 Диагностический прибор показывает напряжение бортовой сети, определяемое контроллером по напряжению на контактах «Х1.1/L3» и «Х1.1/К3». Оно не должно отличаться более чем на 1 В от напряжения на аккумуляторной батарее.

3 На контактах колодки жгута к клеммам «85» и «30» реле должно присутствовать напряжение аккумуляторной батареи. Если питание присутствует на обоих контактах, лампочка пробника, соединенного с массой, должна загораться при касании к ним.

4 Предыдущей проверкой определялось наличие напряжения на контакте колодки жгута к клемме «85» реле. Данной проверкой контролируется цепь управления главным реле, которая должна быть замкнута контроллером на массу.

5 Проверяется исправность главного реле.

Причиной неверного значения напряжения бортсети, определяемого контроллером по напряжению на контактах «Х1.1/L3» и «Х1.1/К3», может быть замыкание на массу в цепях подачи питания на реле и исполнительные устройства, а также некорректно подключенные противоугонные устройства.

Карта А-5

Проверка электрической цепи системы подачи топлива.

Описание цепи

При включении зажигания контроллер включает реле электробензонасоса и электробензонасос начинает работать. При отсутствии опорных импульсов от датчика положения коленчатого вала (двигатель не работает), контроллер выключает электробензонасос через

2 с после включения зажигания.

Описание проверок

Последовательность соответствует цифрам на карте.

1 Выполняется принудительное включение электробензонасоса.

2 Проверяется наличие напряжения +12 В на контактах реле электробензонасоса.

3 При включении зажигания и прокрутке двигателя контроллер должен включать электробензонасос.

Рампа форсунок в сборе двигателя 21129:

1 — рампа форсунок; 2 — штуцер для контроля давления топлива; 3 — форсунка; 4 — уплотнительное кольцо; 5 — клипса форсунки

Видео по теме «Проверка главного реле и силовой цепи Лада Веста»

Ремонт ЭБУ. Нет искры. Не заводиться машина Ваз. Горит предохранитель.

https://youtube.com/watch?v=eSW_JQyzuuc

Лада Гранта — Монтажный блок (предохранители и реле)

Лада гранта проблемы с реле

Для чего используется прикуриватель помимо своего назначения

Очень часто от гнезда из центральной консоли и со стороны водителя тянется большое количество проводов ко всем автомобильным приборам. Применяются разветвители, покупаются китайские устройства, приспособленные к работе в автомобиле. Часто к сети подключают:

  • Видеорегистратор — это оправданная мера, потому что прибор не оборудован достаточно емким аккумулятором для продолжительной работы и записывает на видеоряд только часть поездки. Стоит отметить, что выбирать нужно тот регистратор, который не нагружает сильно всю сеть.
  • Смартфоны и планшеты. Их могут использовать и как видеорегистратор, и как навигатор.
  • Вентиляторы в основном применяют таксисты, которые работают на машинах без кондиционеров, обустраивая себе более комфортные условия.
  • Иные приборы, такие как бритва, фонарик и т.д.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
