Схемы реле и предохранителей форд транзит: где находятся

Предохранители (дополнительная коробка предохранителей в моторном отделении)

Примечание: Сила тока и защищаемая предохранителем цепь может изменяться в зависимости от года выпуска автомобиля. При необходимости для получения информации см. руководство владельца автомобиля или обращайтесь к дилерам.

Предохранитель Сила тока (А) Цвет Защищаемая цепь
1 80 Черный Подвод питания к главной коробке предохранителей
2 60 Желтый Вентиляторы радиатора
3 60 Желтый Свечи накаливания дизельного двигателя и/или АБС
4 20 Желтый Система зажигания или зажигания и преобразователи дневного света
5 30 Салатный Обогреватель заднего стекла (слева)
6 30 Салатный Обогреватель заднего стекла (справа)
7 30 Салатный АБС
8 30 Салатный Компрессор системы кондиционирования воздуха/обогреватели сидений или компрессор системы кондиционирования воздуха/ преобразователи дневного света
9 20 Голубой БЭУ (бензиновый двигатель) или клапан запуска в холодном состоянии (дизельный двигатель)
10 20 Голубой Выключатель зажигания
11 3 Фиолетовый Память БЭУ
12 15 Голубой Звуковой и мерцающий сигнал аварийной сигнализации
13 15 Голубой Кислородный датчик
14 15 Голубой Топливный насос
15 10 Красный Правая фара (ближний свет)
16 10 Красный Левая фара (ближний свет)
17 10 Красный Правая фара (дальний свет)
18 10 Красный Левая фара (дальний свет)

Источники

  • https://rus-avtomir.ru/predohraniteli/rele-mondeo-1
  • https://auto-metal.ru/rukovodstva/shema-predohraniteley-i-rele-ford-mondeo-i-contour-1993-2000.html
  • https://AvtoStandart-m24.ru/avtomobili-drugoe/predohraniteli-ford-mondeo-1.html

Типичные поломки и их признаки

Если на Форде Фьюжен не работает блокировка дверей, то необходимо установить причину неисправности. Основные моменты:

  1. Попала пыль, грязь или элемент давно не смазывался.
  2. Произошло окисление, примерзание из-за попавшей влаги, попал концентрат. Может произойти утечка электротока или причиной этому стала мойка, атмосферные осадки, резкое похолодание.
  3. Проводилась неправильная регулировка. Высокая установка или слишком малый ход данной детали.
  4. Ложное срабатывание сигналки, когда в зазор между контактами попала пыль или вода.
  5. Коррозия. Предотвратить поломку поможет регулярная смазка внутренней ниши антикоррозийным средством.

Как произвести ремонт порогов автомобиля без сварки своими руками

Предупредить проблемы сможет регулярная диагностика, профилактические работы и герметичный пыльник, который полностью закрывает кнопку.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Где предохранитель головного устройства на Форд Транзит?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Ford Transit . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радиоприемника, оно может находиться в двух разных местах. Обычно он подключается к 12-вольтовой розетке на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Ford Transit можно определить.

Установка предохранителя штатной магнитолы на Форд Транзит

.Если у вас все еще есть оригинальное головное устройство на Ford Transit, предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которых нужно придерживаться до конца процесса:

Прочтите инструкцию на крышке блока предохранителей

узнать предохранитель автомагнитолы вашего Ford Transit , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите автомобиль к своему технику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производства на Форд Транзит

Наконец, мы выясним обстоятельства автомобильного радио, купленного в магазинах, и как обнаружить предохранитель автомагнитолы на Ford Transit в этом сценарии . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

  • Снимите автомагнитолу с вашего Ford Transit , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
  • За автомобильным радиоприемником вашего Ford Transit вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, в нем вы обнаружите предохранитель автомобильного радиоприемника вашего Ford Transit.
  • Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность для замены предохранителя на вашем Ford Transit

Теперь ты знаешь как найти предохранитель автомобильного радиоприемника , если вы ищете других предохранители, такие как предохранитель стартера на Ford Transit, или предохранитель рупора, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если вам нужно больше путеводителей по Ford Transit, перейдите на наш Ford Transit категория.

Описание блоков для 1 поколения

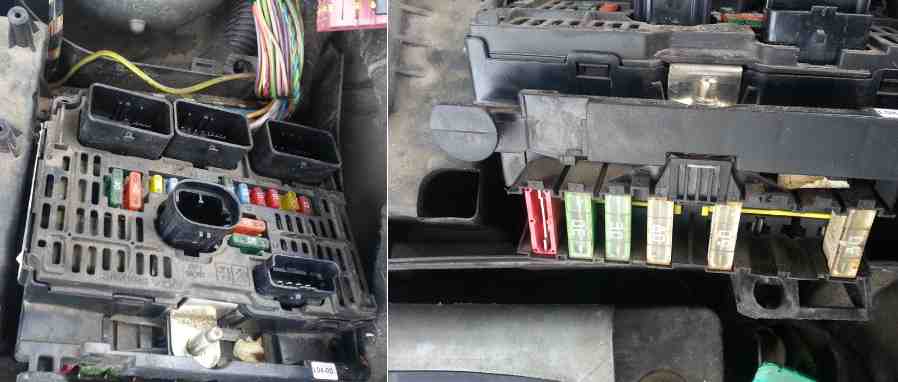

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Вариант 1

Схема верхней части (основной)

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Таблица с описанием

p, blockquote 9,0,0,0,0 –>

F1 (20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2 (15A) Звуковой сигнал
F3 (10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4 (20A) Омыватели фар
F5 (15A)Топливный насос
F6 (10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7 (10A) Система управления АКПП, усилитель рулевого управления
F8 (20A) Стартер
F9 (10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10 (30A) Система управления двигателем, подогреватель топлива — Дизель
F11 (40A) Отопитель/ кондиционер
F12 (30A) Очиститель лобового стекла
F13 (40A) Многофункциональный блок управления 1
F14 (30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,1,0,0 –>

Обозначение

p, blockquote 12,0,0,0,0 –>

F1 (50A) Блок управления электродвигателем вентилятора системы охлаждения
F2 (30A) Антиблокировочная система тормозов (ABS)
F3 (30A) Антиблокировочная система тормозов (ABS)
F4 (80A) Многофункциональный блок управления 1
F5 (80A) Многофункциональный блок управления 1
F6 (80A) Блок предохранителей/реле, приборная панель 2
F7 (70A) Усилитель рулевого управления
F8 (40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Расшифровка

p, blockquote 15,0,0,0,0 –>

  1. Фонарь заднего хода 10 A
  2. Питание топливного насоса 15 A
  3. Питание компьютера ABS (ABR или ESP) 10 A
  4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
  5. Питание компьютера добавления присадки в дизельное топливо 10 A
  6. Передние противотуманные фонари 15 A
  7. Насос омывателя фар 20 A
  8. Главное реле компьютера управления двигателем 20 A
  9. Левая фара ближнего света 15 A
  10. Правая фара ближнего света 15 A
  11. Левая фара дальнего света 10 A
  12. Правая фара дальнего света 10 A
  13. Звуковой сигнал 15 A
  14. Насос переднего и заднего стеклоочитителя 10 A
  15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера (пары топлива из топливного бака) 30 A
  16. Питание пневмонасоса 30 A
  17. Передний стеклоочиститель на малой или большой скорости 30 A
  18. Вентилятор кондиционера 40 A.

Блок в салоне ситроен с5

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Раздел А — пинцет и запасные предохранители, В и С — платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,0,0,0,0 –>

Назначение

p, blockquote 20,0,0,0,0 –>

Назначение предохранителя Ампер
1 задний противотуманный фонарь 10
2 очиститель заднего стекла 15
4 датчик охранной сигнализации на водительской двери 15
5 задний левый стоп-сигнал 15
6
7 цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации) 20
8
9 передние стеклоподъемники, люк 30
10 клемма цепи положительного потенциала 15
11 дисплей охранной сигнализации, навигатор, кондиционер, телефон 15
12 передний правый стояночный фонарь, задний правый стояночный фонарь 10
13
14 центральный замок 30
15 задний стеклоподъемник 30
16 подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке 5
17 правый стоп-сигнал 10
18 датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем 10
19
20 навигатор, радиоприемник 10
21
22 передний левый стояночный фонарь, задний левый стояночный фонарь 10
23 блок гидравлики подвески, блоки управления ABS 15
24 кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона 15
25
26 обогреватель заднего стекла 40
G36 усилитель радиоприемника 30
G37 электропривод переднего правого сиденья 30
G38 электропривод переднего левого сиденья 30
G39 обогреватель переднего правого сиденья 30
G40 обогреватель переднего левого сиденья 30

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Зачем менять предохранители указателей поворота на Форд Транзит?

.Итак, давайте начнем нашу страницу с контентом о местонахождении предохранителя мигалки вашего Ford Transit благодаря его изменению. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены. Действительно, если ваш не работает указатель поворота на Ford Transit более того, если вы уже проверили, что лампа не перегорела, вполне возможно, что причиной является предохранитель. Вы должны знать, что предохранитель действует как предохранительное устройство для предотвращения перенапряжения на вашем Ford Transit . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Как правило, вы захотите замените предохранитель указателя поворота на Ford Transit, если он больше не работает без видимой причины .

Лампочки

Лампочки Мощность (Ватт) Тип (пампы или патрона)
Указатели поворота 21 байонетный
Освещение моторного отделения 10 клиновой
Противотуманные фары:
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Фара (ближний свет):
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Фара (дальний свет):
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Лампы освещения багажного отделения:
модели выпуска до 1996 года 10 с упругими контактами
модели выпуска с 1997 года 10 байонетный
Лампы освещения салона 10 с упругими контактами
Лампы номерного знака 5 с упругими контактами
Лампа для чтения 5 клиновой
Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) 21 байонетный
Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) 21/5 байонетный
Лампы заднего блока (Седан /Хэтчбэк) 5 байонетный
Фонари заднего хода 21 байонетный
Боковые повторители указателей поворота 5 клиновой
Габаритные фонари 5 клиновой
Лампы стоп-сигнала:
на верхнем уровне 5 клиновой
в блоке задних ламп:
Седан с 1997 года (стоп-сигнал и фонарь заднего хода) 21/5 байонетный
все остальные модели 21 байонетный

Как заменить поврежденный предохранитель

Так как в первом поколении Форд Мондео установлен только один блок предохранителей, то поиск неисправного элемента не составит труда. Замены поврежденного элемента потребуется:

  • Аккуратно отщелкнуть пластиковые защелки блока предохранителей и снять крышку – сами элементы находятся по левую сторону от руля в салоне автомобиля;
  • Далее в обязательном порядке отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания при ремонте системы;
  • Затем визуально осматриваем в блоке поврежденный элемент. Заметить перегоревший предохранитель крайне легко – вышедший из строя будет иметь следы оплавления по бокам корпуса, а также истощать специфический запах горелого пластика;
  • После обнаружения неисправного элемента с помощью пинцета или специального съемника демонтируем поврежденный предохранитель и устанавливаем новую деталь;
  • Закрываем крышку, подключаем аккумуляторную батарею и тестируем электрику транспортного средства.

Никоем образом не пытайтесь сэкономить на предохранителях – детали стоят копейки, а польза от них колоссальная.

Будет полезно: Генератор сузуки лиана: какой установлен, замена своими руками

Лампочки

Лампочки Мощность (Ватт) Тип (пампы или патрона)
Указатели поворота 21 байонетный
Освещение моторного отделения 10 клиновой
Противотуманные фары:
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Фара (ближний свет):
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Фара (дальний свет):
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Лампы освещения багажного отделения:
модели выпуска до 1996 года 10 с упругими контактами
модели выпуска с 1997 года 10 байонетный
Лампы освещения салона 10 с упругими контактами
Лампы номерного знака 5 с упругими контактами
Лампа для чтения 5 клиновой
Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) 21 байонетный
Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) 21/5 байонетный
Лампы заднего блока (Седан /Хэтчбэк) 5 байонетный
Фонари заднего хода 21 байонетный
Боковые повторители указателей поворота 5 клиновой
Габаритные фонари 5 клиновой
Лампы стоп-сигнала:
на верхнем уровне 5 клиновой
в блоке задних ламп:
Седан с 1997 года (стоп-сигнал и фонарь заднего хода) 21/5 байонетный
все остальные модели 21 байонетный

Самые популярные

  • 1 Тормозная система
    Знак «Шипы» обязательно ли крепить на авто?
  • 1 Выпускная система
    Под знаком «Шипы»: за что могут оштрафовать барнаульских водителей Правильная установка знака шипы согласно пдд
  • 1 Тормозная система
    Что такое корч в авто. Что такое корч? Сцепление и редуктор заднего моста
  • 1
    Как выбрать автомобиль под себя Как выбрать новое авто

Пустой блок главная страница

Популярное


Рулевое управление

Какую машину купить начинающему водителю?

Рулевое управление 03.03.2020


Сцепление и муфты

Малолитражка – самый удобный, практичный и демократичный вид автомобильного транспорта!

Сцепление и муфты 03.03.2020


Рулевое управление

Блоки предохранителей

Находится под приборной панелью.

Вариант 1

Характерен для старых моделей и состоит из 2 отделений

Принципиальная схема

Назначение

Левосторонний блок

1FU1 8A Выключатель, управляющий приводом пассажирской двери. Источник питания для указателей поворота и системы сигнализации дверей
1FU2 8A Источник питания для выключателя света водителя, аварийной остановки
1FU3 16A Источник питания для комбинации приборов, модуля ABS, системы зажигания
1FU4 8A Контрольная лампа, переключатель света заднего хода
1FU5 8A Источник питания для левого переднего стеклоочистителя
1FU6 8A Источник питания для циркуляционного насоса
1FU7 8A Питание выключателя омывателя ветрового стекла, комбинации приборов и вольтметра
1FU8 16A Источник питания для противотуманных фар
1FU9 8A Источник питания для правой боковой сигнальной лампы
1FU10 8A Источник питания для левой лампы боковой разметки

Правый боковой блок

2FU1 16A Источник питания для реле звукового сигнала, осушителя воздуха
2FU2 Источник питания 16A для выключателя обдува ветрового стекла
2FU3 16A Источник питания для выключателя внутреннего освещения, подкапотной лампы и розетки
2FU4 8A Источник питания для правого выключателя внутреннего освещения
2FU5 8A Источник питания для левой фары дальнего света
2FU6 8A Источник питания для правой контрольной лампы дальнего света фар
2FU7 8A Источник питания для левой фары «дальнего света», выключателя заднего противотуманного фонаря
2FU8 8A Источник питания для правой фары «дальнего света»
2FU9 8A Источник питания для правого переднего стеклоочистителя, выключателя стоп-сигнала
2FU10 8A Запасной

Вариант 2

Он состоит из 3 отсеков (плат предохранителей).

Принципиальная схема

I — от 1FU1 до 1FU13; II — от 2FU1 до 2FU13; III — от 3FU1 до 3FU13

Идентификация

1FU1 Резерв
1FU2 10A Управление пассажирской дверью с места водителя; электронный спидометр
1FU3 10A Реле сигнала поворота; Сигнализация
1FU4 Осушитель 10A; Электронный спидометр
1FU5 10A Электромагнитный запорный клапан, зажигание
1FU6 Обмотка реле возбуждения генератора 10А; контрольная лампа генератора; комбинация приборов и тахометр; тормоза с ABS
1FU7 10A Контрольная лампа; лампа заднего хода; контроль свечи накаливания
1FU8 10A Органы управления подогревателем жидкости
1FU9 10A Циркуляционный насос, противотуманная фара
1FU10 10A Система омывателя ветрового стекла; Индикатор напряжения
1FU11 15A Звуковые сигналы
1FU12 10A Правая боковая сигнальная лампа; Контрольные лампы дверей
1FU13 10A Левый фонарь боковой разметки; освещение приборной панели
2FU1 Резерв
2FU2 10A Огни, освещающие правую сторону пассажирского салона
2FU3 10A Левый передний стеклоочиститель
2FU4 15A Правый передний стеклоочиститель; тормозные огни, выключатель освещения
2FU5 10A Электрический обдув бокового стекла
2FU6 15A Электрический двигатель обдува ветрового стекла
2FU7 15A Электродвигатель обогревателя сиденья водителя; вспомогательный циркуляционный насос (для ПАЗ-32053-07)
2FU8 15A Электромотор отопителя левой стороны №1; Электромотор отопителя левой стороны №2
2FU9 15A Задние противотуманные фары; мотор отопителя, правая сторона №1; мотор отопителя, правая сторона №2, питание стеклоочистителя и омывателя лобового стекла
2FU10 10A Фара, левый дальний свет
2FU11 10A Фара, правая сторона Дальний свет; Контрольная лампа фары
2FU12 10A Фара, левый стоп-сигнал
2FU13 10A Фара, правый ближний свет
3FU1 В режиме ожидания
3FU2 10A Ограничитель скорости (для PAZ-32053-77)
3FU3 15A Источник питания фар, реле ближнего света / реле дальнего света
3FU4 15A Светильник для фар на левой стороне салона. Источник питания для розетки переносной лампы. Свет в моторном отсеке
3FU5 10A Электродвигатели принудительной вентиляции, питание зеркал заднего вида с подогревом (для ПАЗ-32053-70)
3FU6 10A Электродвигатель для вентилятора водителя, розетка на приборной панели, питание системы внутренней и внешней сигнализации (к ПАЗ-32053-70)
3FU7 10A Противотуманные фары
3FU8 10A Зеркала заднего вида с подогревом
3FU9 Автомобильный блок питания 10A; блок питания для автомобильного радио, разъем для подключения дополнительного оборудования
3FU10 резерв 10А
3FU11 10A Привод двери. Аварийное открывание двери
3FU12 резерв 10А
3FU13 10A ЭБУ двигателя, реле стартера

Другие материалы раздела

Электро-техническое оборудование
Аккумуляторная батарея и стартер
Замена аккумуляторной батареи
Выявление тайных потребителей электроэнергии
Проверка регулятора напряжения
Замена приводных ремней
Замена ременного прижимного ролика
Демонтаж и монтаж генератора
Замена стартера
Наружное освещение
Никаких больших проблем – замена ламп накаливания
Временная мера – регулировка фар перед стенкой
Генератор
Сигнальные устройства
Проверка выключателя сигнала торможения
Проверка звукового сигнала
Инструменты и управляющие устройства
Проверка функционирования выключателя
Демонтаж и монтаж комбинированного прибора
Не всегда просто следовать – извилистыми дорогами проводов
Защита от перегрузок – предохранители в салоне и моторном отсеке
Выполняется быстро – замена предохранителей
Распределяет сильные рабочие токи – переключающее реле
Проверка уровня электролита в аккумуляторе
Раскладка предохранителей и реле
Уход за контактами
Проверка аккумуляторной батареи
Запуск двигателя со стороны – с проводом, соединяющим стартер и вспомогательную аккумуляторную батарею, без проблем
Толкание автомобиля
Буксировка автомобиля
Зарядка аккумуляторной батареи

Для чего необходимы экологические классы

За один только год всего одна обычная машина поглощает свыше 4 000 кг кислорода, содержащегося в атмосфере. А вследствие переработки этого кислорода мотор выбрасывает около 800 кг угарного газа, 200 кг углерода, а также 40 г азотной окиси.

Поскольку каждый год число машин возрастает, состояние экологии во всём мире вообще и в каждом конкретном большом городе довольно плачевное. Экологические сообщества давно говорят об этом, но запрет машин в принципе вряд ли возможен.

По этой причине сегодня авто разделили по экологическим классам и обязали отвечать нормам автопроизводителей. Под этими классами подразумевается определённая градация машин на категории с учётом токсичных веществ, которые содержат выхлопные газы и испаряющееся горючее, для конкретных марки и модели. Опасность для человека и природы представляют угарный газ, азотный оксид, тяжёлые металлы, углеводороды.


Пример выхлопных газов авто, нарушающих экостандарт России

Дополнительные реле (вне коробки предохранителей)

Реле Цвет Защищаемая цепь
18 Черный Стеклоподъемник Дверь водителя
19 Голубой Выкл. управления скоростью
20 Голубой Омыватели фар Кронштейн блока лампочек
21 Оранжевый Интервал стекпооч. заднего стекла Кронштейн блока лампочек
22 Белый Противот. фары (только левост. Упр.) Кронштейн модуля интерфейса
23 Черный Указатели поворота Рупев. колонка
24 Белый Противоуг. сигнализ. (слева) Кроншт. замка двери
25 Белый Противоуг. сигнализ. (справа) Кроншт. замка двери
26 Черный Обогреватели сидений Кроншт. коробки предохранителей под панелью приборов
27 Кроншт. коробки предохранителей под панелью приборов
30 Выключение освещения панели приборов (Скандинавия) Кроншт. коробки предохранителей под панелью приборов
34 Система кондиционирования воздуха Кроншт. коробки предохранителей под панелью приборов

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток Цвет
5 Светло-коричневый
10 Красный
15 Синий
20 Желтый
25 Белый
30 Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

Потребитель тока А
1 Обогреваемые жиклеры омывателей лобового стекла 5
2 Указатели поворота 10
3 Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач 5
4 Освещение номерного знака 5
5 Обогрев сидений, климатическая установка 10
6 Плафоны и светильники для чтения, плафон багажного отделения 5
7 Блок управления ABS 10
8 Автоматический корректор наклона фар при газоразрядных лампах, телефон 5
9 Обогрев зеркал 10
10 CD-чейнджер 5
11 Круиз-контроль при автоматической коробке передач 5
12 Питание системы самодиагностики 10
13 Сигналы торможения 10
14 Установка зеркал, стеклоподъемники, центральная блокировка замков 15
15 Комбинация приборов, автоматическая коробка передач 10
16 Свободен
17 Навигационная система 7,5
18 Дальний свет правый 10
19 Дальний свет левый 10
20 Ближний свет правый, корректор наклона правой фары 10
21 Ближний свет левый, корректор наклона левой фары 10
22 Габаритные и стояночные огни правые 5
23 Габаритные и стояночные огни левые 5
24 Стеклоомыватели 25
25 Вентилятор системы вентиляции, климатическая установка 30
26 Обогрев заднего стекла 30
27 Свободен 15
28 Топливный насос 15
29 Электронные системы двигателя 20
30 Подъемно-сдвижная панель люка крыши 20
31 Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач 15
32 Электронные системы двигателя 20
33 Прикуриватель 15
34 Электронные системы двигателя 15
35 Плюс» продолжительного электропитания прицепа 30
36 Противотуманные фары, задние противотуманные фонари 15
37 Телефон, радио 20
38 Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков 15
39 Аварийная сигнализация 15
40 Звуковой сигнал 25
41 Свободен
42 Свободен
43 Свободен
44 Обогрев сидений 30

Автоматы защиты

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Современная кузница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
