Предохранители и реле chrysler pacifica (cs; 2004-2008)

Главное реле крайслер пацифика

Блок предохранителей Крайслер Кроссфаер — Купе и Кабриолет (ZH; 2003, 2004, 2005, 2006, 2007, 2008)

Блок предохранителей и реле Крайслер Пацифика (CS; 2003, 2004, 2005, 2006, 2007, 2008)

Блок предохранителей и реле Крайслер ПТ Крузер с двигателем 1.6L, 2.0L, 2.2L дизель, 2.4L или 2.4L Turbo (2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Блок предохранителей и реле Крайслер Себринг и Додж Стратус (седан, купе, кабриолет; 2000, 2001, 2002, 2003, 2004, 2005, 2006)

Блок предохранителей и реле Dodge Caravan, Chrysler Town & Country и Plymouth Voyager (1996, 1997, 1998, 1999, 2000)

Блок предохранителей и реле Dodge Caravan и Grand Caravan, Chrysler Voyager, Grand Voyager и Town & Country (2003, 2004, 2005, 2006, 2007)

Блок предохранителей и реле Dodge, Plymouth, Chrysler Neon: двигатель: 1.6 L., 2.0L. или 2.4L. (1999, 2000, 2001, 2002, 2003, 2004, 2005)

Блок предохранителей и реле Chrysler LHS, Concorde, 300M, а также Dodge Intrepid (LH; 1998, 1999, 2000, 2001, 2002, 2003, 2004)

Блок предохранителей и реле Dodge Charger, Magnum и Chrysler 300, 300C; двигатель: 2.7 L, 3.0 L Diesel, 3.5 L, 5.7 L or 6.1 L SRT8 (LX; 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Источник

Встроенный силовой модуль (блок предохранителей)

Расположение блока предохранителей

Встроенный силовой модуль (IPM) расположен в моторном отсеке рядом с аккумулятором.

В этом центре находятся макси-, мини-предохранители и реле. Этикетка с указанием каждого компонента напечатана на внутренней стороне обложки.

Назначение предохранителей в интегрированном силовом модуле

Отсек	Усилитель	Описание
	Максимальные предохранители
1	40 ампер зеленый	Насос антиблокировочной тормозной системы (ABS)
2	Запасной
3	30 ампер розовый	Устройство отключения зажигания (IOD)
4	40 ампер зеленый	Модуль управления кузовом (BCM), канал 1
5	40 ампер зеленый	Электронное освещение (EBL)
6	30 ампер розовый	Стеклоочистители переднего ветрового стекла
7	40 ампер зеленый	Стартер
8	40 ампер зеленый	Сиденья с электроприводом C / B
9	40 ампер зеленый	Электрический люк в крыше
10	Запасной
11	40 ампер зеленый	Омыватель фар, электропривод задней двери
12	Запасной
13	40 ампер зеленый	Вентилятор радиатора 1
14	Запасной
15	40 ампер зеленый	Модуль антиблокировочной тормозной системы (ABS)
40	40 ампер зеленый	Дверь водителя в сборе
41 год	40 ампер зеленый	Пассажирская дверь в сборе
42	40 ампер зеленый	Передний вентилятор
	Мини предохранители
24	20 ампер желтый	Розетка (опционально)
25	15 Ампер Синий	Радио, усилитель, навигация, телефон с функцией громкой связи (HFM), электронный информационный центр автомобиля (EVIC), EC, SNRF, зеркало
26	20 Ампер Желтый	розетка
27	Запасной
28	25 Ампер Естественный	Рог
29	20 Ампер Желтый	Группа, CHMSL, тормозные огни, антиблокировочная тормозная система (ABS)
30	10 Ампер красный	Выключатель зажигания
31	20 ампер желтый	Опасность
34	Запасной
35 лет	Запасной
36	20 ампер желтый	Соленоид электронной автоматической трансмиссии (EATX)
37	25 Ампер Естественный	ASD
38	20 Ампер Желтый	Топливный насос
39	20 Ампер Желтый	Муфта кондиционера, MTV
44	25 Ампер Естественный	Задние сиденья с подогревом
45	10 Ампер красный	Антиблокировочная тормозная система (ABS) Запуск зажигания
46	20 Ампер Желтый	Пассажирская дверь
47	20 ампер желтый	Дверь водителя
48	15 Ампер Синий	PLG, OHC, модуль управления кузовом (BCM), навигация, телефон с функцией громкой связи (HFM)
49	25 Ампер Естественный	Аудиоусилитель
50	15 Ампер Синий	HVAC, DVD, RAD, CLK, SKREEM
	Реле:
R1		Дверной узел
R2		Пусковой двигатель
R3		Обогреватель заднего стекла
R4		Управление трансмиссией
R5		Пробег
R6		Топливный насос
R7		Двигатель переднего вентилятора
R8		Аксессуары
R9		Угол
R10		Передний стеклоочиститель, высокий/низкий
R11		Включение/выключение переднего стеклоочистителя.
R12		Клапан управления распределителем
R14		Муфта компрессора кондиционера
R15		Автоматическое опускание желоба
R16		Вентилятор заднего усилителя

Где предохранитель габаритных огней на Chrysler Pacifica?

.Мы будем сейчас ищите предохранитель для габаритных огней в вашем Chrysler Pacifica. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые контролируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель для габаритных огней вашего Chrysler Pacifica.

Замена внутреннего предохранителя габаритных огней вашего Chrysler Pacifica

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Chrysler Pacifica. Для этого вам нужно будет иди к блоку предохранителей твоей машины . Если вы не можете его обнаружить, знайте, что он находится рядом с вашим рулевым колесом, вы узнаете его точное местоположение благодаря руководству по эксплуатации вашего Chrysler Pacifica.

Прочтите инструкцию на крышке блока предохранителей, чтобы узнайте предохранитель габаритного света вашего Chrysler Pacifica , следует отметить под названием «Парковочные огни» .
Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последней части этой статьи и проверьте источник питания ваших габаритных огней. В качестве последнего средства вы можете отнести свой автомобиль к своему технику, чтобы он поближе познакомился с причиной вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена реле предохранителя стояночного света предохранителя вашего Chrysler Pacifica

Наконец, теперь мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти к моторному отсеку:

• Откройте блок предохранителей вашего Chrysler Pacifica, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника, чтобы найти реле стояночного света, или руководство по эксплуатации, если вы не можете его найти.
• Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как обнаружить предохранитель ночных огней вашего автомобиля , если вы пытаетесь найти другие предохранители, такие как предохранитель стартера на Chrysler Pacifica, или предохранитель автомобильного радиоприемника, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.

Чтобы найти больше советов по Chrysler Pacifica, взгляните на Chrysler Pacifica категория.

Зачем заменять предохранители указателей поворота на Chrysler Pacifica?

.Итак, начнем нашу статью о местонахождении предохранителя мигалки вашего Chrysler Pacifica благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. На самом деле, если ваш не работает указатель поворота на Chrysler Pacifica более того, если вы уже проверили, что лампочка не перегорела, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель действует как блок безопасности для предотвращения перенапряжения на вашем Chrysler Pacifica . Это будет резистор, нити, более или менее толстой, которая пропускает заданное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью очень простой визуальной проверки. Как правило, вы захотите замените предохранитель указателя поворота на Chrysler Pacifica, когда он больше не работает без видимых объяснений .

Блоки в салоне

Под панелью приборов со стороны водителя находятся 2 блока: блок предохранителей и блок реле.

Блок с предохранителями

Фото — пример

Схема

Описание

1	10A Указатели поворота
2	Аудиосистема 10А
3	15А Централизованный замок
4	10А Реле электровентилятора климатической установки
5	Прикуриватель 15А
6	Стеклоочиститель 20А
7	10А Фары заднего хода
восемь	10А Панель приборов
девять	Стоп-сигналы 10А
10	10A Звуковые сигналы
одиннадцать	Электро стеклоподъемники 10А
12	10А АКПП
13	ТНВД 15А
14	15A Работа люка в крыше

В верхней части блока могут быть закреплены релейные элементы.

Схема

• R1 — реле указателей поворота
• R2 — реле обогрева заднего стекла и боковых зеркал
• R3 — реле электродвигателя вентилятора отопителя (для L200)

Блок реле

Схема

Расшифровка

1. Жгут проводов замка зажигания (замок;
2. Релейный разъем для подключения дополнительного оборудования;
3. Реле электродвигателя заднего обогревателя;
4. Реле стеклоподъемников;
5. Предохранитель (30 А) обогрева заднего стекла крышки багажника;
6. Предохранитель (15 А) заднего обогревателя;
7. Реле таймера обогрева заднего стекла и зеркал заднего вида;
8. Реле-выключатель стеклоочистителя задней двери;
9. Гнезда предохранителей (15 А) для подключения дополнительного оборудования;
10. Предохранитель (10 А) обогрева наружных зеркал заднего вида.

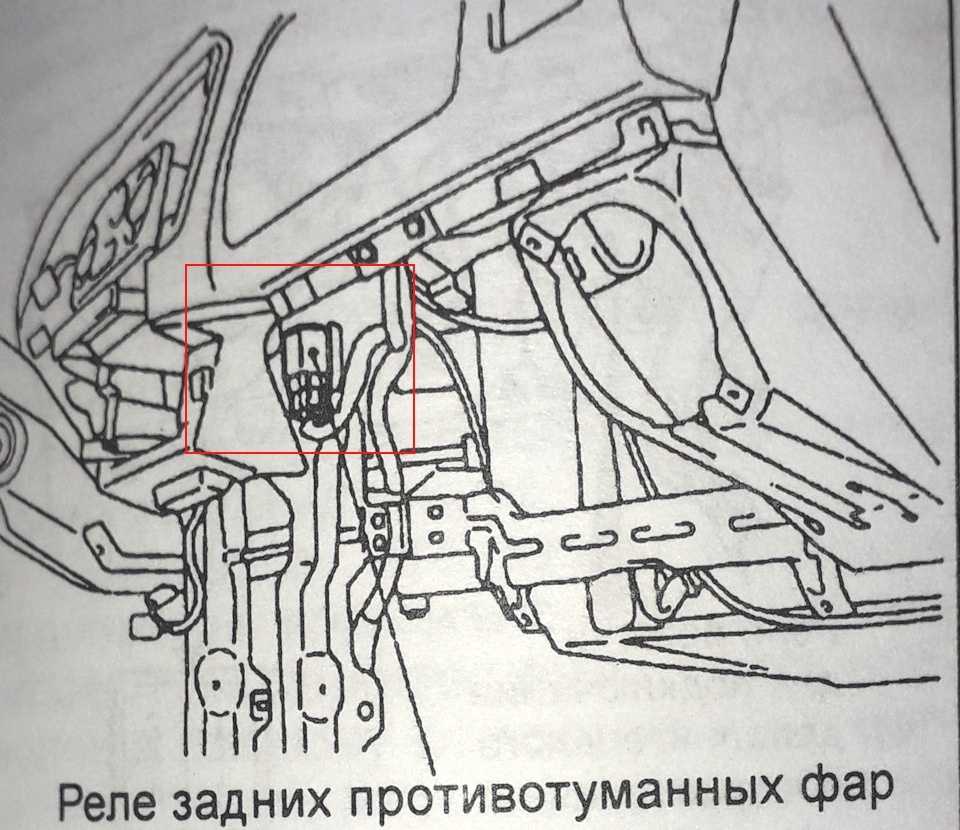

Или реле заднего противотуманного света.

Предохранители и реле в салоне Шевроле Каптива

Монтажный блок в салоне автомобиля расположен в ногах у переднего пассажира. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема с обозначением элементов.

Схема блока предохранителей в салоне Шевроле Каптива С100

Описание

F1 AP01 / Дополнительная розетка F2 Подогреватель передних сидений F3 Аудиосистема F4 Кондиционер воздуха F5 Блок управления электронными компонентами кузова F6 Дверной замок F7 Указатель поворота правая сторона F8 Указатель поворота левая сторона F9 Стоп F10 Омыватели Фар F11 Кондиционер F12 Блок управления электронными компонентами кузова F13 Блок управления электронными компонентами кузова F14 Зажигание: S/W F15 Задний противотуманный фонарь F16 Подушка безопасности (AIR BAG) F17 Передний омыватель F18 Замок передних дверей F19 Дополнительная розетка F20 Блок управления трансмиссией F21 Двигатель F22 Ближний свет F23 Стеклоподъемник F24 Нагреватель наружных зеркал F25 Панель приборов F26 Зажигание 1 F27 ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) F28 Складное зеркало* F29 Предохранитель прикуривателя chevrolet captiva c100 F30 Электрический стеклоподъемник со стороны пассажира F31 Электрический стеклоподъемник со стороны водителя F32 Часы R1 Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка R2 Зажигание: ON/START

Предохранители и реле в салоне

Существует два распространённых варианта его исполнения. При этом вне зависимости от версии и модификации авто он всегда установлен около левой ноги водителя в стойке снизу под специальной защитной панелью. Для доступа к блоку необходимо удалить его защитную пластиковую панель.

Вариант 1

Такое исполнение характерно преимущественно для машин, выпущенных до рестайлинга, до 2005 года.

Предохранители и реле имеют следующее расположение:

Фото предохранителей в салоне Мазда 6 gg (вариант 1)Схема предохранителей и реле в салоне Мазда 6 gg (вариант 1)

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	15 А	Сис-ма управления двигателем (ENGINE IG)
2	15 А	Набор приборов (METER IG)
3	15 А	Обогрев / подогрев сидений и заднего стекла (SEAT)
4	7.5 А	Обогрев / подогрев боковых зеркал заднего вида, предохранитель для разных электроцепей автомобиля (M.DEF)
5	20 А	Дворники (стеклоочиститель) и Омыватели (WIPER)
6	15 А	Подушки безопасности (сис-ма активной безопасности) (SAS), функции ABS (некоторые модели)
7	5 А	Ламы / огни заднего хода (BACK)
8	15 А	Кондиционер, климатическая установка (A/C)
9	5 А	Набор приборов (METER ACC)
10	15 А	Прикуриватель (CIGAR)
11	15 А	Подсветка (плафоны, освещение) салонного пространства и багажника (ROOM)
12	10 А	Дворник задний (стеклоочиститель задней двери) (R.WIPER)
13	5 А	Управление и регулировка боковых зеркал заднего вида (MIRROR)
14	15 А	Прикуриваель задний (разъем для дополнительного электрического оборудования) (R.CIGAR)
15	20 А	Электрический привод стеклоподъемников (P/WIND)
16	30 А	Центральный замок (DOOR LOCK)
17	30 А	Пусто (резерв), либо электрический привод стеклоподъемников (некоторые модели)
R1	—	Реле Бензонасоса (топливного насоса) (FUEL PUMP)
R2	—	Печка (реле) (Blower)

Вариант 2

Данная схема характерна для автомобилей японской марки после рестайлинга, произошедшего в 2005 году. Она несколько отличается от предыдущей. При этом сам блок имеет прежнее местоположение в салоне Мазды.

Фото предохранителей и реле в салоне Мазда 6 gg (вариант 2)Схема предохранителей и реле в салоне Мазда 6 gg (вариант 2)

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	15 А	Прикуриватель (CIGAR)
2	15 А	Сис-ма управления двигателем (ENGINE IG)
3	10 А	Кондиционер, климатическая установка (A/C)
4	5 А	Управление и регулировка боковых зеркал заднего вида (MIRROR)
5	10 А	Подушки безопасности (сис-ма активной безопасности) (SAS), функции ABS (некоторые модели)
6	15 А	Обогрев / подогрев сидений и заднего стекла (SEAT)
7	5 А	Набор приборов (METER ACC)
8	15 А	Набор приборов (METER IG)
9	10 А	Дворник задний (стеклоочиститель задней двери) (R.WIPER)
10	30 А	Центральный замок, электрический привод замков дверей (D.LOCK)
11	15 А	Прикуриваель задний (разъем для дополнительного электрического оборудования) (R.CIGAR)
12	20 А	Дворники (стеклоочиститель) и Омыватели лобового стекла (WIPER)
13	15 А	Подсветка (плафоны, освещение) салонного пространства и багажника (ROOM)
14	—	Пусто (резерв)
15	—	Пусто (резерв)
16	—	Пусто (резерв)
R1	—	Реле Бензонасоса (топливного насоса) (FUEL PUMP)
R2	—	Печка (реле) (Blower)

На видео ниже наглядно продемонстрировано расположение и замена предохранителя, отвечающего за прикуриватель.

Реле поворотников (сигнала поворотов) находится также в салоне, но установлено оно отдельно, за щитком приборной панели.

Фото реле указателей поворотов Мазда 6 gg

Доступ к нему наглядно представлен на видео ниже.

Где предохранитель указателя поворота на Chrysler Pacifica?

Теперь мы будем искать где предохранитель поворотника на вашем Chrysler Pacifica является. Указатели поворота подключены к некоторым электронным компонентам, и к ним могут быть подключены некоторые предохранители на вашем автомобиле в зависимости от года выпуска и имеющихся у него опций. С другой стороны, в дополнение к предохранителям, есть также реле, которое управляет работой вашего кондиционера. Мы поможем вам по очереди найдите предохранитель и реле указателя поворота на своем Chrysler Pacifica .

Замена предохранителей внутренних указателей поворота вашего Chrysler Pacifica

.Сначала мы рассмотрим внутренние предохранители указателей поворота вашего Chrysler Pacifica. Для этого вам придется иди к блоку предохранителей твоей машины

Если вы не можете его найти, обратите внимание, что он находится рядом с вашим рулевым колесом, вы найдете его точное положение благодаря руководству по эксплуатации вашего Chrysler Pacifica

Прочтите инструкцию на крышке блока предохранителей

найти предохранитель (-ы) указателя поворота вашего Chrysler Pacifica проверьте все предохранители, в названии которых есть слово «загорается».
Осторожно извлеките предохранитель (и) указателя поворота с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем. В качестве последнего средства вы можете отнести свою машину к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя указателя поворота в автомобиле соберите и проверьте фары.

Замена предохранителя реле указателя поворота вашего Chrysler Pacifica

Наконец, теперь мы узнаем, как проверить состояние реле указателя поворота в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Chrysler Pacifica, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет положения реле указателя поворота или обратитесь к руководству по эксплуатации, если вы не можете его найти. В большинстве случаев это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить свои поворотные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель указателя поворота вашего автомобиля , если вы ищете другие предохранители как предохранитель стартера на Chrysler Pacifica, или рожковый предохранитель, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.

Если у вас возникнут дополнительные вопросы о Chrysler Pacifica, не стесняйтесь обращаться к нам. Chrysler Pacifica категория.

Диагностика двигателя Мазда 626 — видео

Это должен знать каждый владелец авто:Распиновка диагностических разъемов В статье приводится описание распиновки диагностических разъемов на большинство современных зарубежных авто. Кроме самой цоколёвки, показано местоположение разъёмов в каждой конкретно…

Автомобильная сигнализация с иммобилайзером своими руками Вот схема довольно неплохого охранного устройства для авто, которая содержит всего одну копеечную микросхему и пару транзисторов. В ней нет радиопуль…

Подключение автомагнитол ALPINE Приводятся схемы подключения — цоколёвки разъёмов автомобильных магнитол . Представленно около десятка различных моделей. Во многих случаях будет полезна данная информация п…

17-ти контактный диагностический разъем для авто после 1996 г.

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

+B Питание +12В

GND Масса

FAT Используется для считывания кодов самодиагностики АКПП

FBS Используется для считывания кодов самодиагностики ABS

FAC Используется для считывания кодов самодиагностики

FWS Используется для считывания кодов само-диагностики

FSC для считывания кодов само-диагностики системы круиз-контроль

TAT Используется для считывания кодов само-диагностики АКПП

TBS Используется для считывания кодов само-диагностики ABS

TAC для считывания кодов само-диагностики кондиционера

TWS Используется для считывания кодов само-диагностики

TSC для считывания кодов само-диагностики системы круиз-контроль

FAB для считывания кодов самодиагностики подушек безопасности

IG- Выход с катушки зажигания — сигнал оборотов для подключения внешнего тахометра

GND Масса

TFA Используется для считывания кодов само-диагностики

F/P Вывод реле бензонасоса (замыкание на массу включает бензонасос)

TAB для считывания кодов самодиагностики подушек безопасности

Расположение предохранителей на Форд Фокус 2

Если на автомобиле Ford Focus 2 перестал работать один из электропреборов, не спешите бить тревогу и в срочном порядке записываться на обслуживание к автоэлектрику. В электрической цепи любого автомобиля присутствуют предохранители, которые перегорают при скачках напряжения, тем самым защищая цепь от перегрузок и возгорания. Если перестал работать один из электроприборов в автомобиле, для начала стоит проверьте исправен ли отвечающий за него предохранители. Чаще всего именно они являются первопричиной выхода из строя электроники в автомобиле.

Как и в большинстве автомобилей, в электроцепи Ford Focus 2 присутствуют 2 блока предохранителей. Ниже мы описали какой блок за что отвечает и где он располагается.

Схема расположения предохранителей в основном блоке предохранителей:

• 36 — РСМ
• 35 — предохранитель клапанов, РСМ
• 34 — предохранитель катушки зажигания, форсунок
• 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
• 32 — предохранитель датчиков кислорода
• 31 — предохранитель зарядки аккумулятора
• 30 — предохранитель коробки передач, РСМ
• 29 — предохранитель системы климат-контроля
• 28 — управление свечой
• 27 — компрессор кондиционера
• 26 — коробка передач
• 25 — предохранитель зажигания
• 24 — предохранитель вспомогательного отопителя
• 23 — предохранитель омывателя
• 22 — предохранитель усилителя руля
• 21 — предохранитель вспомогательного отопителя
• 20 — звуковая сигнализация
• 19 — предохранитель ABS
• 18 — инвертирующий усилитель мощности
• 17 — крыша
• 16 — предохранитель левого обогревателя ветрового стекла
• 15 — предохранитель вентилятора охлаждения двигателя
• 14 — предохранитель правого обогревателя ветрового стекла
• 13 — предохранитель стартера
• 12 — реле зажигания
• 11 — предохранитель стартера и приборов
• 10 — вентилятор климат-контроля
• 9 — предохранитель силового агрегата
• 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
• 7 — насос системы динамической стабилизации, антиблокировочная система
• 6 — предохранитель свечей подогрева
• 5 — предохранитель вспомогательного отопителя
• 4 — блок предохранителей
• 3 — блок предохранителей
• 2 — предохранитель усилителя руля
• 1 — предохранитель вентилятора охлаждения

Не нашли предохранитель, который отвечает за нужный вам прибор? В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

Диагностика

Диагностика электронных систем предъявляет требования к соблюдению определенных процедур. Для успешного проведения диагностики и определения неисправности необходимы знания общих принципов работы электронных систем автомобиля, наличие специальных диагностических средств и справочной документации.

Читать дальше: Инструмент для выпрессовки подшипников

Работоспособность системы управления двигателем и системы впрыска топлива во многом зависит от исправности механических и гидромеханических систем. Некоторые отклонения в работе могут быть ошибочно приняты за неисправности электронной части системы управления:

• низкая компрессия;
• сбой фаз газораспределения из-за неправильно проведенного ремонта двигателя;
• подсос воздуха во впускном коллекторе через неплотности соединения;
• неудовлетворительное качество топлива.

В процессе работы с электронными системами автомобиля необходимо выполнять меры предосторожности для предотвращения появления дополнительных проблем при проведении диагностики:

• Перед демонтажом-монтажом любых электронных элементов рекомендуется отсоединить отрицательную клемму аккумулятора.
• Недопустимо отключение аккумулятора от бортовой сети автомобиля при работающем двигателе.
• Не допускается отключение и подключение диагностического разъема при включенном зажигании.
• Конструкция разъема предусматривает соединение проводов только при определенном положении. Обе части соединителей имеют ориентирующие элементы. Неправильное соединение может привести к выходу из строя блока управления или другого элемента электронной системы.

Главный элемент электронной системы управления — микропроцессорный блок управления, получающий с датчиков информацию о работе двигателя и других систем, которыми он управляет. Блок управления в режиме реального времени осуществляет самодиагностику элементов системы управления.

При выявлении ошибки в память блока управления заносится код неисправности, а на панели приборов загорается контрольная лампа. В этом случае необходимо в кратчайший срок определить причины неисправности и устранить ее. Эксплуатация автомобиля в аварийном режиме может привести к ухудшению эксплуатационных характеристик. Вплоть до выхода из строя электронных элементов и механических агрегатов.

Система бортовой диагностики определяет вероятные причины неисправности системы управления, но для выявления конкретных причин необходимо применение специализированных диагностических средств.

Для связи электронного блока управления с внешними приборами используется диагностическая цепь, включающая следующие пункты:

1. Блок управления — источник диагностической информации.
2. Провода от контактов блока управления к клеммам диагностического разъема.
3. Диагностический разъем — место подключения диагностической аппаратуры.

В настоящее время приобрести диагностический тестер ELM может любой желающий. Подключив программу на ноутбук или смартфон, возможно считывать:

• коды ошибок;
• обороты двигателя;
• температуру охлаждающей жидкости;
• краткосрочную топливную балансировку;
• давление во впускном коллекторе;
• данные кислородного датчика;
• нагрузку двигателя;
• состояние топливной системы;
• скорость движения автомобиля;
• разгон от 0 до 100 км/ч;
• абсолютное давление воздуха;
• опережение зажигания;
• температуру всасываемого воздуха;
• массовый расход воздуха;
• положение дроссельной заслонки.

Важно! Диагностика — это не просто считать ошибки с блока управления по двигателю, коробке передач или АБС. Это достаточно легко и справится каждый желающий, приобретя диагностический сканер

Впоследствии еще нужно разобраться, о чем говорит номер ошибки. Для диагностики, которая полностью раскроет состояние двигателя и установит причины возникших проблем, уже нужен определенный багаж знаний и более серьезные приборы, которые при личном использовании 99,9% времени будут просто лежать дома или в гараже. Все датчики показывает, всякие графики чертит, а с этим надо разбираться.

Предохранители и реле под капотом

Под капотом авто всех версий, любых годов изготовления также присутствует блок реле и предохранителей. Он установлен в отсеке мотора с левой стороны. Электрические элементы защищены специальной крышкой. Чтобы получить доступ к ним, следует снять защитную крышку.

Схема расположения реле и предохранителей в подкапотном пространстве имеет следующий вид, представленный в таблице.

Фото предохранителей и реле под капотомСхема предохранителей под капотом Mazda 6 gg

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	20 А	Пусто (резерв) (SPARE)
2	15 А	Пусто (резерв) (SPARE)
3	10 А	Пусто (резерв) (SPARE)
4	7,5 А	Обогрев электрических боковых зеркал заднего вида
5	5 А	Свечи зажигания (GLOW SIG)
6	15 А	Сис-ма управления двигателем (ENGINE IG)
7	10 А	Датчик расхода воздуха, сис-ма рицеркуляции выхлопных газов (ЕГР), система управления мотором (ENG BAR)
8	15 А	Кислородный датчик (ENG BAR2)
9	15 (10) А	Ближний свет (Правая фара) (HEAD LR)
10	15 (10) А	Ближний свет (Левая фара) (HEAD LL)
11	10 А	Дальний свет (Левая фара) (HEAD HL)
12	10 А	Дальний свет (Правая фара) (HEAD HR)
13	7,5 А	Датчик положения педали газа
14	10 А	Аварийка (аварийная сигнализация), огни поворотов (HAZARD)
15	15 А	Стоп-сигналы (STOP)
16	10 А	Блок упарвления двигателем PCM (ЭБУ) (TCM, IGI)
17	7,5	Блок упр-ния дозированием и подачей топливной присадки (ENG+B)
18	20 (15) А	Бензонасос (топливный насос) (FUEL PUMP)
19	40 А	Различные цепи: омыватели и дворники лобового стекла, сис-ма упр-ия двигателем, прикуриватель (IG KEY1)
20	30 А	Электрический привод стеклоподъемников
21	—	Пусто (резерв) (SPARE)
22	40 А	Система зажигания, свечи накала (GLOW)
23	30 А	Различные цепи: Огни заднего хода, управление отопителем (печкой) (IG KEY2)
24	40 А	Электрический моторчик печки (BLOWER)
25	40 А	Освещение и плафоны внутри салона, центральный замок (BTN)
26	20 А	Печка (HEATER)
27	40 А	Обогрев / подогрев заднего стекла (DEFOG)
28	60 А	Тормозная система АБС, предохранитель для различных цепей (ABS)
29	30 А	Электродвигатель дополнительного вентилятора конденсатора, предохранитель для различных цепей (AD FAN)
30	30 А	Электродвигатель вентилятора конденсатора (FAN)
31	10 А	Габариты, подсветка номера (номерного знака) (TAIL)
32	10 А	Подсветка панели приборов (ILLUMI)
33	10 А	Электромагнитная муфта (MAG)
34	15 А	Магнитола (AUDIO)
35	30 А	Электропривод сидений (P.SEAT)
36	7,5 А	Привод лючка бензобака (OPENER)
37	15 А	Подогрев сидений (некоторые модели) (SEAT DEICER)
38	20 А	Омыватели передних фар (H/CLEAN)
39	15 А	Передние противотуманные фары (противотуманки, птф) некоторые модели (FOG)
40	100 А	Главный предохранитель (MAIN)

Реле

Схема реле под капотом Mazda 6 gg

№ на схеме	Описание
1	Главный предохранитель (MAIN)
6	Реле вентилятора радиатора (сис-мы охлаждения двигателя) №2
7	Реле Сигнала (гудок, клаксон) (HORN)
8	Реле вентилятора радиатора (сис-мы охлаждения двигателя) №3
9	Реле Стартера
10	Реле вентилятора радиатора (сис-мы охлаждения двигателя) №4
11	Реле низкочастотного динамика
12	Реле обогрева / подогрева заднего стекла
13	Реле задних противотуманных фар (птф)
14	Реле кондиционера (A/C)
15	Главное реле (MAIN Relay)
16	Реле дальнего и ближнего света передних фар (HEAD)
17	Реле габаритов
18	Реле вентилятора радиатора (сис-мы охлаждения двигателя) №1
19	Реле омывателя фар
20	Реле передних противотуманных фар (птф)

Несмотря на то, что обычно используется данные схемы расположения и назначения тех или иных реле и предохранителей в салоне и под капотом Мазда 6 gg, мы рекомендуем сверять их со схемами нанесенными на защитные крышки именно вашего автомобиля.

Теперь Вы знаете, какие существуют и где находятся блоки предохранителей и реле данной модели Мазда, а также знаете значение конкретных элементов. Эта информация особенно нужна тем, кто предпочитает ремонтировать автомобиль своими руками. Но она не будет лишней и для тех, кто обслуживается только в профильном автосервисе. Это поможет избежать ошибочной диагностики и ремонта, а также оперативно устранить многие неисправности в дороге.

Вопросы и комментарии оставляйте ниже!

Предохранители и блоки реле для Chrysler Pacifica (2004-2008 гг.) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Chrysler Pacifica (CS; 2004, 2005, 2006, 2007, 2008).

Проверка и замена предохранителей

Электрические цепи в автомобиле защищены от короткого замыкания предохранителями. Это значительно снижает вероятность повреждения из-за проблем с электричеством.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.

Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель.

• Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током. Это может вызвать повреждение электрической системы и пожар.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Схема блока предохранителей в моторном отсеке

Интегрированный силовой модуль (IPM) расположен в моторном отсеке рядом с аккумулятором. Этот центр содержит предохранители макси, мини предохранители и реле. Этикетка, которая идентифицирует каждый компонент, напечатана на внутренней стороне крышки.

Источник
