Предохранители и реле в салоне Фольксваген Поло седан
Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.
Обозначение предохранителей с крышки блока
Описание
| 1 | Бронировать |
| 2 | 10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан |
| 3 | 5 / 7.5A Реле топливного насоса, блок управления двигателем |
| 4 | 7.5A Переключатели на рулевом колесе |
| 5 | Бронировать |
| 6 | 5А Блок управления приборной панелью |
| 7 | 5 / 15A Регулятор направления светового луча, освещение номерного знака |
| восемь | Форсунки 10А или резерв |
| девять | Блок управления ABS 5 / 7.5A, переключатель ASR / ESP |
| 10 | 5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания |
| одиннадцать | 5A Регулятор направления светового пучка, мотор-редукторы в блоках фар |
| 12 | 5A Джойстик регулировки зеркал заднего вида |
| 13 | 15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП |
| 14 | Блок управления подушками безопасности 5 / 10A |
| 15 | 5A Нагревательные элементы форсунки омывателя ветрового стекла |
| 16 | Блок управления парктроником 5 / 10А |
| 17 | 10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива |
| 18 | 5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре |
| 19 | 5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера |
| ветры | 5 / 10A Блок управления в комбинации приборов, подрулевые переключатели |
| 21 год | 10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения |
| 22 | Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания |
| 23 | 7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим) |
| 24 | 5А Блок управления силовым агрегатом, резисторы для наружных зеркал |
| 25 | 5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем |
| 26 год | 7.5 / 10A Блок управления гидроусилителем руля |
| 27 | 5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре |
| 28 год | Лямбда-зонд 10А |
| 29 | Катушки зажигания 20А |
| тридцать | Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов |
| 31 год | Форсунка цилиндра 10А |
| 32 | 10А Топливный насос, 30А Блок управления двигателем |
| 33 | 5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора |
| 34 | 7.5A Правый блок — фара (дальний свет) 20A Дальний свет |
| 35 год | 10А Блок управления двигателем |
| 36 | 10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе |
| 37 | 25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья |
| 38 | 7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП |
| 39 | 10 / 15A Правая фара (ближний свет) |
| 40 | 30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя |
| 41 год | Электродвигатель заднего стеклоочистителя 15А стакан |
| 42 | Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan |
| 43 год | 15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы |
| 44 год | Ультразвуковой датчик кражи 15А, противоугонная сирена |
| 45 | 15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы |
| 46 | 20 / 30A Блок управления блоком питания (звуковой сигнал) |
| 47 | 20 / 30A Электроагрегат (электродвигатель стеклоочистителя) |
| 48 | 25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака |
| 49 | 5 / 15A Фонарь заднего хода |
| 50 | 25 / 30A Блок управления двери водителя |
| 51 | 25 / 30A Блок управления дверью переднего пассажира |
| 52 | 30A Блок управления задней левой дверью, Блок управления задней правой дверью |
| 53 | 30А Обогрев заднего стекла |
| 54 | 15A Противотуманная фара |
| 55 | Катушки зажигания 15А |
| 56 | Реле обогрева лобового стекла 40А |
| 57 год | 5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре |
| 58 | 5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре |
| 59 | 10 / 15А Левый замок — фара (ближний свет) |
| 60 | Дневные ходовые огни 15А |
Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.
Блок по капотом
Находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из 2 отделов — предохранителей и плавких вставки высокой мощности.
Схема отдела предохранителей и реле
p, blockquote 28,0,0,0,0 —>
| 1 | Реле системы управления двигателем |
| 2 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (30А) Стеклоочиститель |
| F2 | (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG |
| F3 | (5А) Блок управления бортовой сети |
| F4 | (30А) Электронный блок управления ABS |
| F5 | (15А) Электронный блок управления КП |
| F6 | (5А) Комбинация приборов |
| F7 | (40А) Реле питания |
| F8 | (15А) Аудиосистема / Головное устройство |
| F9 | (5А) Блок управления телефоном |
| F10 | (5А/10А) Электронный блок управления двигателем |
| F11 | (20А) Блок управления дополнительным отопителем |
| F12 | (5А) Шина данных CAN, блок управления шлюзом |
| F13 | (15А/30А) Электронный блок управления двигателем |
| F14 | (20А) Система управления двигателем, Катушка зажигания |
| F15 | (5А/10А) Система управления двигателем, Лямбда-зонд |
| F16 | (30А) Электронный блок управления ABS, Правая фара |
| F17 | (15А) Звуковой сигнал |
| F18 | (30А) Аудиосистема |
| F19 | (30А) Очиститель /омыватель лобового стекла |
| F20 | (10А) Насос ОЖ |
| F21 | (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя |
| F22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| F23 | (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха |
| F24 | (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан |
| F25 | (40А) Блок управления ABS |
| F26 | (30А) Левая фара |
| F27 | (50А) Блок управления свечами накаливания |
| F28 | (40А) Основные цепи зажигания |
| F29 | (50А) Термопредохранитель 1 регулировки положения сиденья |
| F30 | (40А) Система запуска (50А) Реле разгрузки контакта X |
Схема плавких вставок
p, blockquote 30,0,0,0,0 —>
- 150/200А — Генератор
- 80А — Усилитель рулевого управления
- 50А — Вентилятора радиатора
- 80А — Реле большой мощности нагрева
- 80А — Разъём клеммы 30, блок предохранителей
- 40А — Реле малой мощности нагрева
- 50А — Разъём клеммы 30, блок предохранителей
Расположение реле в блоке golf 2 выпуска до 07.1989
| N гнезда реле | Реле | Примечание |
| I | Свободное | – |
| II | Реле подогревателя впускной трубы | Карбюраторный двигатель |
| Реле топливного насоса | Двигатель с впрыском топлива | |
| Реле свечей накаливания | Дизельный двигатель | |
| III | Реле сигнализации ремней безопасности | Дизельный двигатель |
| IV | Реле сигнализации выбора передач | Автоматическая коробка |
| V | Реле кондиционера | – |
| VI | Реле звуковых сигналов | – |
| VII | Реле противотуманных фар | – |
| VIII | Реле разгрузки контактов х | – |
| IX | Свободное | – |
| X | Реле омывателя | – |
| XI | Реле стеклоочистителя и омывателя стекла двери задка | – |
| XII | Реле аварийной сигнализации | – |
| XIII | Реле сигнализации ремней безопасности | – |
| XIV | Реле сигнализации ремней безопасности, подогрева заднего стекла, контрольная лампа давления | – |
| XV | Реле омывателя фар | – |
| XVI | Реле увеличения частоты вращения холостого хода | Двигатель с впрыском топлива |
| XVII | Свободное | Предохранитель заднего противотуманного фонаря, кондиционера |
| XVIII | Реле вентилятора | Двигатель с карбюратором 2Е2 |
| Реле сигнализатора аварийного уровня охлаждающей жидкости | Дизельный двигатель и двигатель с впрыском топлива | |
| XIX | Свободное | Предохранитель стеклоподъемника |
| XX | Реле подогрева сиденья водителя | – |
| XXI | Реле подогрева сиденья пассажира | – |
| XXII | Реле отключения топлива при принудительном холостом ходу | Двигатель с карбюратором 2Е2 |
| XXIII | Свободное | – |
| XXIV | Свободное | – |
Блок предохранителе и реле под капотом
Он находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из двух блоков. 1 Отдел предохранителей высокой мощности в виде плавких вставок. 2 отдел предохранителей и реле.
Блок предохранителей и реле
Вариант 1
Фото пример
Схема
Назначение
| 1 | Реле системы управления двигателем |
| 2 | Реле насоса системы подачи воздуха навыпуск |
| F1 | (30А) Стеклоочиститель |
| F2 | (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG |
| F3 | (5А) Блок управления бортовой сети |
| F4 | (30А) Электронный блок управления ABS |
| F5 | (15А) Электронный блок управления КП |
| F6 | (5А) Комбинация приборов |
| F7 | (40А) Реле питания |
| F8 | (15А) Аудиосистема / Головное устройство |
| F9 | (5А) Блок управления телефоном |
| F10 | (5А/10А) Электронный блок управления двигателем |
| F11 | (20А) Блок управления дополнительным отопителем |
| F12 | (5А) Шина данных CAN, блок управления шлюзом |
| F13 | (15А/30А) Электронный блок управления двигателем |
| F14 | (20А) Система управления двигателем, Катушка зажигания |
| F15 | (5А/10А) Система управления двигателем, Лямбда-зонд |
| F16 | (30А) Электронный блок управления ABS, Правая фара |
| F17 | (15А) Звуковой сигнал |
| F18 | (30А) Аудиосистема |
| F19 | (30А) Очиститель /омыватель лобового стекла |
| F20 | (10А) Насос ОЖ |
| F21 | (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя |
| F22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| F23 | (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха |
| F24 | (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан |
| F25 | (40А) Блок управления ABS |
| F26 | (30А) Левая фара |
| F27 | (50А) Блок управления свечами накаливания |
| F28 | (40А) Основные цепи зажигания |
| F29 | (50А) Термопредохранитель 1 регулировки положения сиденья |
| F30 | (40А) Система запуска (50А) Реле разгрузки контакта X |
Вариант 2
Фотография
Схема
Описание
| 1 | Реле 2 основных цепей зажигания |
| 2 | Реле стартера |
| 3 | Реле топливного насоса 1,4 (ВСА) / 1,6 (BGU) |
| 4 | Реле 1 основных цепей зажигания |
| F1 | (30А) ABS |
| F2 | (30А) ABS |
| F3 | (20А) Многофункциональный блок управления 2 |
| F4 | (5А) Многофункциональный блок управления 1 |
| F5 | (20А) Звуковой сигнал |
| F6 | (5А/20А) Управление двигателем |
| F7 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| F8 | (10А) Блок управления электродвигателем вентилятора системы охлаждения, управление двигателем |
| F9 | (10А) Управление двигателем |
| F10 | (10А) Управление двигателем |
| F11 | (25А) Управление двигателем — бензин |
| F12 | (15А) Управление двигателем |
| F13 | (20А) Автоматическая коробка передач |
| F14 | — |
| F15 | (40А) Стартер |
| F16 | (15А) Блок управления электро оборудованием рулевой колонки |
| F17 | (10А) Комбинация приборов |
| F18 | — |
| F19 | (15А) Аудиосистема, навигационная система |
| F20 | (10А) Телефон |
| F21 | — |
| F22 | — |
| F23 | (10А) Система поддержания скорости |
| F24 | (10А) Разъем шины данных |
| F25 | — |
| F26 | (5А) Управление двигателем Дизель |
| F27 | (10А) Обогреватель системы вентиляции картера |
| F28 | (20А) Автоматическая коробка передач |
| F29 | (20А) Управление двигателем |
| F30 | (20А) Отопитель/ кондиционер |
| F31 | (25А) Очиститель лобового стекла |
| F32 | (10А) Управление двигателем |
| F33 | (15А) Подкачивающий топливный насос |
| F34 | — |
| F35 | — |
| F36 | — |
| F37 | — |
| F38 | (10А) Корректор фар |
| F39 | (5А) Датчик температуры моторного масла, комбинация приборов |
| F40 | (20А) Блок предохранителей /реле 1 приборной панели (F1-F11/ F29-F31) |
| F41 | — |
| F42 | (5А) Управление двигателем — Бензин |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | (40А) Многофункциональный блок управления 1 |
| F48 | (40А) Многофункциональный блок управления 1 |
| F49 | (50А) Многофункциональный блок управления 1 |
| F50 | (40А) Аудиосистема |
| F51 | (50А) Блок управления свечами накаливания |
| F52 | (50А) Многофункциональный блок управления 1 |
| F53 | (50А) Блок предохранителей /реле приборной панели 1 (Р32-Б37), блок предохранителей /реле приборной панели 2(F4) |
| F54 | — |
Вариант 1
Расшифровка
- 150А/200А Генератор
- 80А Блок управления усилителя рулевого управления
- 50А Вентилятор радиатора и его блок управления
- 40А Реле малой мощности нагрева либо Дополнительное оборудование
- 100А Предохранители в салоне
- 80А — Предохранители в салоне, 100А дополнительная комплектация
- 30/40/50А Подключение прицепа и дополнительное оборудование
Вариант 2
Обозначение
- 150А/200А Генератор
- 80А Блок рулевого усилителя
- 50А Вентилятор радиатора и его блок управления
- 40А Предохранители в салоне
- 100А Предохранители в салоне, 80А дополнительное оборудование
- 80А — Предохранители в салоне, 100А дополнительная комплектация
- 50А Резерв
Golf GTI
Первая информация о заряжённой версии появилась в мае 2012, когда проходили испытания нового Golf GTI. За день до официального дебюта на Парижском автосалоне стали доступны изображения и информация об автомобиле. На самом мотор-шоу стало известно, что будут доступны как 3-дверная, так и 5 -дверная версии автомобиля. Golf GTI будет оснащаться 2-литровым двигателем от обычной версии, но для него будет доступен спортивный пакет Performance Package, где он будет развивать уже 230 л. с. и разгоняться до сотни за 6,5 секунд. Также автомобиль не утратит такие узнаваемые черты, как красная полоска на решётке радиатора и красные тормозные суппорты.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Снятие и замена
Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.
- При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
- Открутите винты крепления БП к кузову автомобиля.
- Вытащите устройство: оно будет висеть на проводах.
- Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
- Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.
Блок предохранителей
Расположен в торце панели приборов со стороны водителя за защитной крышкой.
На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.
Схема
Описание
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП, переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD — чейнджер |
| 11 | 5А Круиз-контроль , комбинация приборов |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП, кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок. |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель |
| 42 | 40А Вспомогательный воздушный вентилятор 25А Радио |
| 43 | 5А S-контакт 10А Элементы управления двигателем |
| 44 | 30/15А Подогрев сидений |
За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос — 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.
Основной блок реле
Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.
Схема
Расшифровка R
| Реле звукового сигнала |
| Промежуточное реле контакта Х |
| Реле стеклоочистителей |
| Реле топливного насоса Реле свечей накаливания |
| Свободное |
| Свободное |
| Предохранитель |
| Предохранитель |
Расшифровка Z
| Реле вентилятора радиатора (Кондиционер) |
| Реле муфты сцепления |
| Реле магнитной муфты (Кондиционер) |
| Реле кондиционера |
| Реле топливного насоса на дизельных двигателях |
| Реле внешнего освещения Оборудование такси |
| Реле фар |
| Реле свечей накаливания |
| Свободное |
| Реле противотуманных фар |
| Реле средств связи |
| Реле стартера |
| Реле блокировки стартера |
Дополнительный блок реле
Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми — контактного. Находится за основным блоком реле.
Фото — пример
Схема
Описание
| Свободное |
| Реле ABS/EDS/ESC |
| Реле ABS/EDS/ESC |
| Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень |
| Реле вентилятора для максимальной скорости |
| Реле вентилятора 300 Вт, 2 ступень |
| Предохранитель вентилятора, 5А |
| Предохранитель вентилятора, 30А |
| Предохранитель гидравлического насоса, 50А |
Блок под капотом
Расположен под защитной крышкой, рядом с блоком управления.
Фото — пример исполнения
Схема
Обозначение реле
- Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
- Реле насоса вторичного воздуха (AIR) (373), (100)
- Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)
Назначение предохранителей
| B | 10А Предохранитель для форсунок (S116) |
| B | 5А Предохранитель насоса вспомогательной охлаждающей жидкости двигателя |
| D | 50А Предохранитель насоса вторичного воздуха (S130) |
| E | 40А Предохранитель для клеммы катушки зажигания (S115) |
| F | 5А Предохранитель модуля управления двигателем (ECM) (S102) |
| G | 10А Предохранитель электроники двигателя (S282) |
Мы так же подготовили видео обзор данной статьи.
На этом всё, надеемся что данный материал был Вам полезен. А если остались вопросы, пишите их в х.
Блок предохранителей в Фольксваген Гольф 2
Для предохранителей и реле в Гольф 2 предусмотрены специальные блоки. Расположение элементов в этих блоках обусловлено рядом правил, которые обязательно должны соблюдаться.
Блок реле и предохранителей в Volkswagen Golf II
Характеристика
В автомобиле используются предохранители ножевого типа. Цвет каждого элемента соответствует определенному току защиты. Определить исправный элемент можно осмотрев проволочный проводник между контактами. Если проволока на месте, значить он работоспособен. Перегоревший проводник свидетельствует о выходе из строя.
Некоторые электрические цепи не имеют в своем составе предохранителей. Их функцию выполняют тепловые реле, способные автоматически включиться после устранения перегрузки. Точную схему и распиновку предохранителей в Гольф 2 можно посмотреть ниже.
Защищаемые предохранителями цепи в Гольф 2
Расположение
Местоположение блока зависит от года выпуска автомобиля и его комплектации.
- В большинстве случаев главный блок предохранителей на Фольксваген Гольф 2 располагается в моторном отсеке с правой стороны. Около перегородки можно увидеть 24 предохранителя и аналогичное количество реле. Точное количество реле может меняться в зависимости от подключенного оборудования. Схема предохранителей Фольксваген Гольф 2 располагается на обратной стороне крышки блока.
- Также в салоне имеется дополнительный блок, к которому можно попасть при открытии вещевого ящика.
- Отдельно располагается предохранитель радиоприемника. Он установлен на проводе питания приемника под передней панелью рядом с отопительным прибором.
Читать также Cалонный блок предохранителей и реле автомобиля Volkswagen Passat B3
Легче всего определить местоположение предохранителей в Гольф 2 с помощью инструкции на русском языке. В соответствующем мануале имеется вся необходимая информация об этих элементах с указанием точного назначения.
Расположение реле в блоке для Гольф 2
Снятие и замена
Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.
- При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
- Открутите винты крепления БП к кузову автомобиля.
- Вытащите устройство: оно будет висеть на проводах.
- Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
- Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.
Изменение схемы предохранителей после 1988 г.
Расшифровка значений ПП на автомобиле VolksWagen Golf 2 поколения после 1988 г..
| Защищаемая электрическая цепь, система или прибор | Номинал предохранителя, А | Цветовая маркировка | Номер на схеме |
| Правая лампочка ближнего света в головной фаре | 10 | Красный | 1 |
| Левая лампочка ближнего света в головной фаре | 10 | Красный | 2 |
| Подсветка заднего номера, лампочки подсветки приборной панели | 10 | Красный | 3 |
| Лампочка подсветки отделения для перчаток | 15 | Голубой | 4 |
| Дворники лобового стекла, мотор омывателя лобового стекла | 15 | Голубой | 5 |
| Электромотор вентилятора системы охлаждения ДВС | 20 | Желтый | 6 |
| Лампочка габаритного освещения, левая сторона задний фонарь | 10 | Красный | 7 |
| Подогрев стекла заднего обзора | 20 | Желтый | 8 |
| Передние противотуманные фонари | 15 | Голубой | 9 |
| Лампочка дальнего света головной фары, правая сторона | 10 | Красный | 10 |
| Лампочка дальнего света головной фары, левая сторона | 10 | Красный | 11 |
| Высокотональный клаксон | 10 | Красный | 12 |
| Обогрев жиклеров омывателя, подсветка заднего номера | 10 | Красный | 13 |
| Прерыватель подачи дизтоплива | 10 | Красный | 14 |
| Приборная панель | 15 | Голубой | 15 |
| Кнопка аварийки | 10 | Красный | 16 |
| Не используется | 17 | ||
| Привод вентилятора радиатора охлаждения ДВС, компрессор кондиционера | 30 | Зеленый | 18 |
| Лампочка стоп-сигнала, задний фонарь | 10 | Красный | 19 |
| Лампочка подсветки в салоне | 15 | Голубой | 20 |
| Автомагнитола, прикуриватель | 10 | Красный | 21 |
| Описание разъема реле | Примечание | Обозначение на схеме | |
| Компрессор кондиционера | I | ||
| Дворник и мотор омывателя заднего стекла | II | ||
| Контроллер системы зажигания | III | ||
| Силовая разгрузка клеммы Х | IV | ||
| Индикатор уровня ОЖ в ДВС | V | ||
| Аварийка | VI | ||
| Омыватель головных фар | VII | ||
| Регулировка режимов дворника лобового стекла | VIII | ||
| Зуммер не пристегнутых ремней безопасности | IX | ||
| Зуммер не пристегнутых ремней безопасности | X | ||
| Двухтональный клаксон | Перемычка | XI | |
| Свечи предварительного нагрева | Дизельный ДВС | XII | |
| Электропривод вентилятора радиатора охлаждения ДВС | XIII | ||
| Обогрев воздуха во впускном коллекторе | XIV | ||
| Гидроэлектрический блок ABS | XV | ||
| Контроллер системы ABS | XVI | ||
| Резервный разъем | XVII | ||
| Резервный разъем | Регулировка кресел | XVIII | |
| Автоматическая КПП | XIX | ||
| Контроллер свечей предварительного нагрева | Дизельный ДВС | XX | |
| Мотор привода электростеклоподъемника | XXI | ||
| Резервный разъем | Система ABS | XXII | |
| Резервный разъем | Компрессор кондиционера | XXIII | |
| Резервный разъем | Электропривод стекол | XXIV |
Ремонт VW Golf II Фольксваген Гольф : Электрооборудование
Блок реле и предохранителей на моделях выпуска до 07.1989 г.
|
|
Блок реле и предохранителей на моделях выпуска с 08.1989 г.
|
|
Блок предохранителей и реле находится в левой полке 1 (см. рис. Крепление верхней полки) под панелью приборов и закрыт крышкой 4.
Величина номинального тока нанесена на корпус предохранителя. Кроме того, корпус предохранителя имеет цвет, соответствующий номинальной величине тока.
Предупреждение
С 08.89 г. на автомобилях моделей Jetta и с 08.89 г. на автомобилях моделей Golf был изменен блок предохранителей и реле.
В блоке предохранителей и реле под предохранителями находятся запасные предохранители и пинцет для вынимания предохранителей из контактных гнезд.
Запрещается заменять предохранители проволокой или аналогичными средствами, т. к. это может привести к серьезным повреждениям электрооборудования.
| Величина номинального тока, А | Цвет |
| 10 | Красный |
| 15 | Голубой |
| 20 | Желтый |
| 30 | Зеленый |

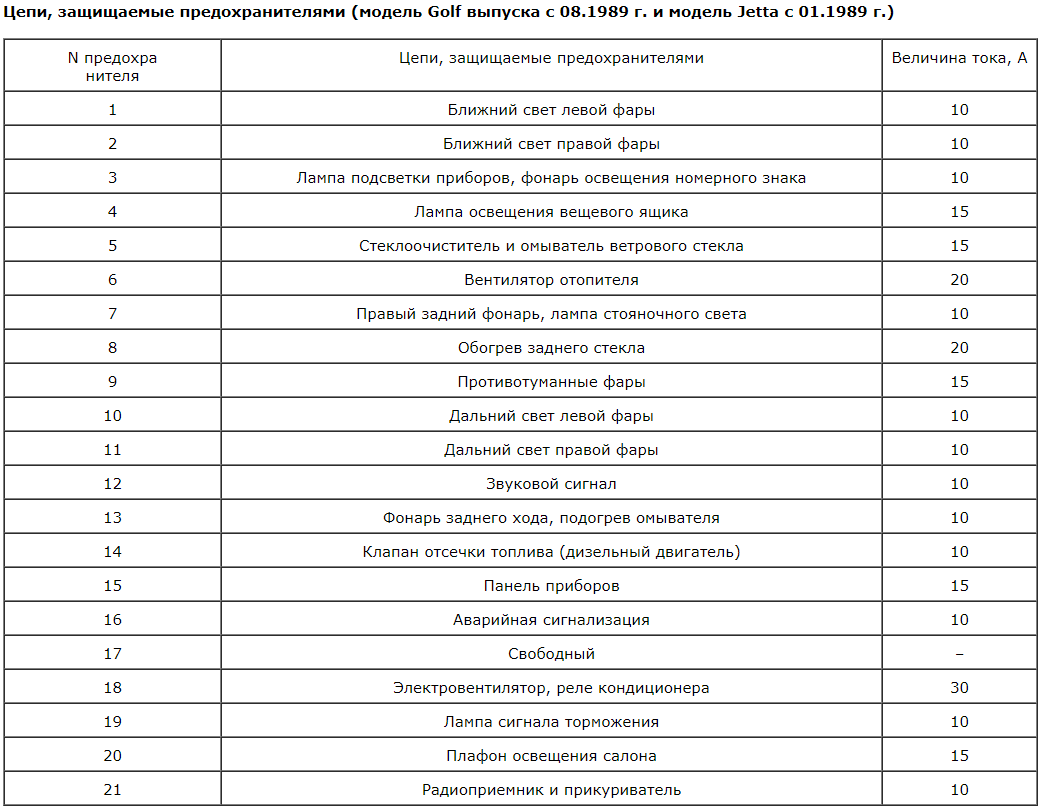

Цепи, защищаемые предохранителями (модель Golf выпуска до 07.1989 г. и модель Jetta до 12.1988 г.)
| N предохра нителя | Цепи, защищаемые предохранителями | Величина тока, А |
| 1 | Электровентилятор | 30 |
| 2 | Лампа сигнала торможения | 10 |
| 3 | Прикуриватель, радиоприемник, часы, плафон освещения салона | 10 |
| 4 | Аварийная сигнализация | 15 |
| 5 | Топливный насос | 15 |
| 6 | Противотуманная фара | 15 |
| 7 | Задний левый фонарь габаритного света | 10 |
| 8 | Задний правый фонарь габаритного света | 10 |
| 9 | Дальний свет правой фары, контрольная лампа дальнего света фар | 10 |
| 10 | Дальний свет левой фары | 10 |
| 11 | Стеклоочиститель, омыватель ветрового стекла, омыватель фар | 15 |
| 12 | Стеклоочиститель и омыватель стекла двери задка, контрольная лампа уровня охлаждающей жидкости, наружное зеркало заднего вида с электроприводом | 15 |
| 13 | Обогрев заднего стекла двери задка, обогреватель наружного зеркала заднего вида | 20 |
| 14 | Вентилятор отопителя | 20 |
| 15 | Фонарь заднего хода, лампа освещения схемы выбора передач (автоматическая коробка) | 10 |
| 16 | Звуковой сигнал высокого тона | 15 |
| 17 | Автоматическое пусковое устройство карбюратора, электрический подогреватель впускной трубы, клапан отключения подачи топлива на принудительном холостом ходу | 10 |
| 18 | Звуковой сигнал высокого и низкого тона, обогрев переднего сиденья, лампа включения стояночного тормоза | 10 |
| 19 | Указатель поворота | 10 |
| 20 | Фонарь освещения номерного знака, лампа освещения вещевого ящика, противотуманные фары | 10 |
| 21 | Ближний свет левой фары | 10 |
| 22 | Ближний свет правой фары | 10 |
Расположение реле в блоке (модель Golf выпуска до 07.1989 г. и модель Jetta до 12.1988 г.)
| N гнезда реле | Реле | Примечание |
| I | Свободное | – |
| II | Реле подогревателя впускной трубы | Карбюраторный двигатель |
| Реле топливного насоса | Двигатель с впрыском топлива | |
| Реле свечей накаливания | Дизельный двигатель | |
| III | Реле сигнализации ремней безопасности | Дизельный двигатель |
| IV | Реле сигнализации выбора передач | Автоматическая коробка |
| V | Реле кондиционера | – |
| VI | Реле звуковых сигналов | – |
| VII | Реле противотуманных фар | – |
| VIII | Реле разгрузки контактов х | – |
| IX | Свободное | – |
| X | Реле омывателя | – |
| XI | Реле стеклоочистителя и омывателя стекла двери задка | – |
| XII | Реле аварийной сигнализации | – |
| XIII | Реле сигнализации ремней безопасности | – |
| XIV | Реле сигнализации ремней безопасности, подогрева заднего стекла, контрольная лампа давления | – |
| XV | Реле омывателя фар | – |
| XVI | Реле увеличения частоты вращения холостого хода | Двигатель с впрыском топлива |
| XVII | Свободное | Предохранитель заднего противотуманного фонаря, кондиционера |
| XVIII | Реле вентилятора | Двигатель с карбюратором 2Е2 |
| Реле сигнализатора аварийного уровня охлаждающей жидкости | Дизельный двигатель и двигатель с впрыском топлива | |
| XIX | Свободное | Предохранитель стеклоподъемника |
| XX | Реле подогрева сиденья водителя | – |
| XXI | Реле подогрева сиденья пассажира | – |
| XXII | Реле отключения топлива при принудительном холостом ходу | Двигатель с карбюратором 2Е2 |
| XXIII | Свободное | – |
| XXIV | Свободное | – |
Цепи, защищаемые предохранителями (модель Golf выпуска с 08.1989 г. и модель Jetta с 01.1989 г.)
| N предохра нителя | Цепи, защищаемые предохранителями | Величина тока, А |
| 1 | Ближний свет левой фары | 10 |
| 2 | Ближний свет правой фары | 10 |
| 3 | Лампа подсветки приборов, фонарь освещения номерного знака | 10 |
| 4 | Лампа освещения вещевого ящика | 15 |
| 5 | Стеклоочиститель и омыватель ветрового стекла | 15 |
| 6 | Вентилятор отопителя | 20 |
| 7 | Правый задний фонарь, лампа стояночного света | 10 |
| 8 | Обогрев заднего стекла | 20 |
| 9 | Противотуманные фары | 15 |
| 10 | Дальний свет левой фары | 10 |
| 11 | Дальний свет правой фары | 10 |
| 12 | Звуковой сигнал | 10 |
| 13 | Фонарь заднего хода, подогрев омывателя | 10 |
| 14 | Клапан отсечки топлива (дизельный двигатель) | 10 |
| 15 | Панель приборов | 15 |
| 16 | Аварийная сигнализация | 10 |
| 17 | Свободный | – |
| 18 | Электровентилятор, реле кондиционера | 30 |
| 19 | Лампа сигнала торможения | 10 |
| 20 | Плафон освещения салона | 15 |
| 21 | Радиоприемник и прикуриватель | 10 |
